Domaine fluide pour le refroidissement des appareils électroniques

Lorsque vous basculez vers l’espace de travail Simulation et sélectionnez une étude de refroidissement des appareils électroniques, le logiciel crée automatiquement le domaine fluide qui représente l’air, à l’intérieur et autour du modèle et de ses pièces. L’environnement externe permet à la fois de produire une convection naturelle autour de l’appareil et de garantir un écoulement libre de l’air pour un refroidissement correct.

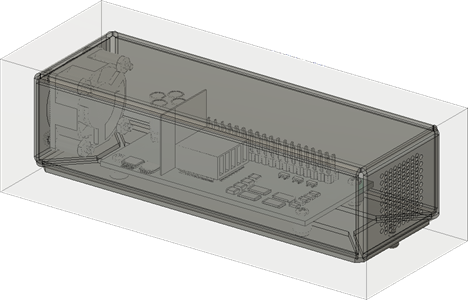

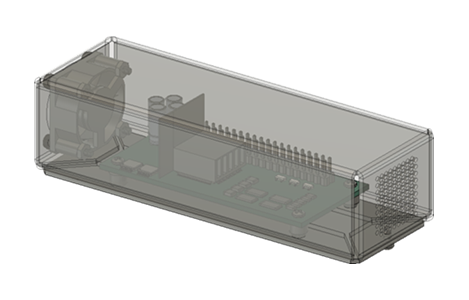

Boîtier électronique tel que modélisé	Boîtier électronique auquel le domaine fluide a été ajouté

Conditions d’environnement par défaut

• Matière fluide (air) avec densité variable, propriétés de l’air à 20° C :

  • densité = 1,205 kg/m3
  • Chaleur spécifique = 1 005 J/(kg⋅K)
  • Conductivité thermique = 0,02587 W/(m⋅K)
  • Viscosité = 1,8208e-05 kg/(m⋅s)

• La gravité est activée par défaut et est requise pour l’analyse de convection naturelle.

• La température ambiante est de 25° C par défaut.

• Les conditions aux limites définies sur les surfaces externes du domaine fluide permettent au fluide d’entrer dans le modèle et d’en sortir. Les conditions aux limites définies sur la surface externe sont les suivantes :

  • Pression = 0 Pa
  • Température = température ambiante

• Si des sources d’écoulement (ventilateurs) sont définies, l’analyse de convection forcée est exécutée.

• Les effets de flottabilité sont pris en compte dans l’analyse de convection forcée.
