Application d’une charge de force distante

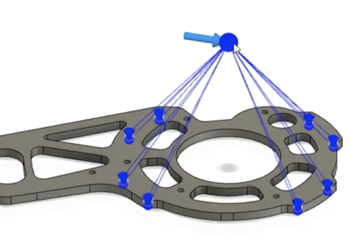

Dans les analyses structurelles, une charge de force distante sert à représenter une charge appliquée à partir d’un point de l’espace qui n’a pas été modélisé.

charge de force distante

  1. Cliquez sur icône Charges structurelles (espace de travail Simulation > onglet Configurer > groupe de fonctions Charges > Charges structurelles) pour ouvrir la boîte de dialogue Charges structurelles.

  2. Dans la boîte de dialogue Charges structurelles, sélectionnez icône Force distante Force distante dans le menu déroulant Type.

  3. Dans le modèle, choisissez la ou les faces auxquelles la charge est appliquée.

    La boîte de dialogue se développe pour afficher plus d’options de configuration.

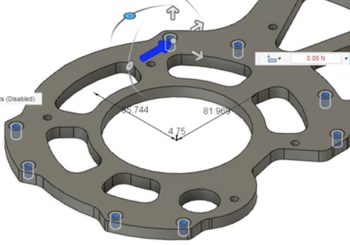

    cibles de force distante

  4. Dans la boîte de dialogue Charges structurelles, choisissez la direction de la charge :

    1. icône Direction de la charge normale Normale : applique la charge normale aux faces sélectionnées.

    2. icône Direction de la charge angulaire Angle : applique la charge en fonction de l’angle choisi.

      Vous avez le choix entre plusieurs méthodes :

      1. Dans la boîte de dialogue Charges structurelles, cliquez sur icône Sélectionner Sélectionner pour Référence de direction et, dans le modèle, sélectionnez une face ou une arête pour définir la direction de référence.

        accrocher au point

        Ou

      2. Saisissez les valeurs de l’angle X, l’angle Y et l’angle Z.

        Ou

      3. Utilisez les manipulateurs pour modifier la direction.

    3. icône Direction de la charge – vecteurs et composants Vecteur : applique la ou les charges spécifiées le long des vecteurs que vous choisissez.

      1. Indiquez la charge requise dans chaque direction de vecteur.

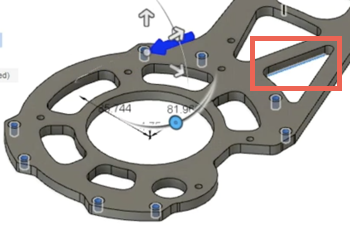

  5. Si vous le souhaitez, cliquez sur icône Inverser la direction Inverser la direction pour inverser la direction de la charge.

  6. Si vous le souhaitez, cliquez sur icône Modifier les unités Unités de remplacement pour choisir d’autres unités.

  7. Spécifiez la magnitude de la charge.

  8. Indiquez l’emplacement de la force distante.

    L'un ou l'autre

    1. Sur le modèle, cliquez sur une face ou un sommet pour l’accrochage au point.

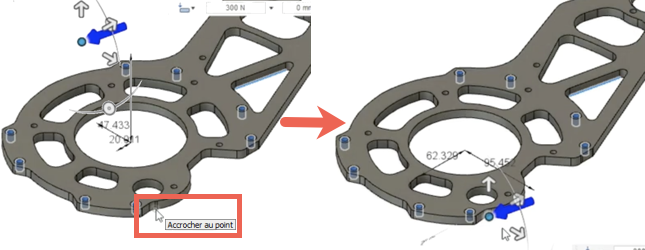

      accrocher au point

      Ou

    2. Saisissez les valeurs des champs Distance X, Distance Y et Distance Z.

      Ou

    3. Faites glisser le manipulateur vers l’emplacement souhaité.

  9. Cliquez sur OK pour appliquer la charge de force distante et fermer la boîte de dialogue Charges structurelles.
