Types de symétrie
Trois types de symétrie offrent un avantage de modélisation dans les analyses par éléments finis, comme suit :
Symétrie complète : toute la géométrie, les contraintes, les charges physiques et les charges thermiques sont symétriques par rapport à un ou plusieurs plans de symétrie. Contraignez le degré de liberté suivant sur les faces se trouvant le long d’un plan de symétrie complète :
- Translation dans la direction normale au plan de symétrie
Remarque : si un plan de symétrie ne s’aligne pas avec un plan global (XY, YZ ou XZ), vous pouvez appliquer une contrainte Sans frottements pour empêcher la translation dans la direction normale uniquement.
L’image suivante est un autre exemple de modèle entièrement symétrique par rapport aux trois plans globaux :

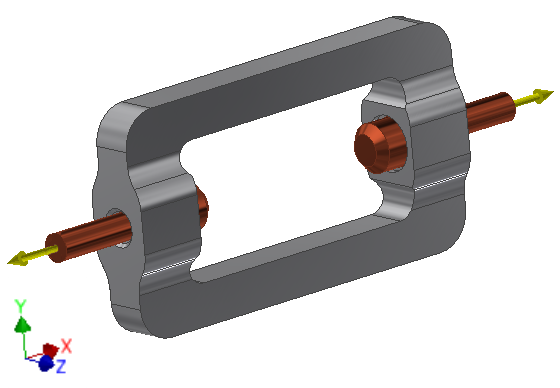

Figure 2a : modèle complet de l’étrier.

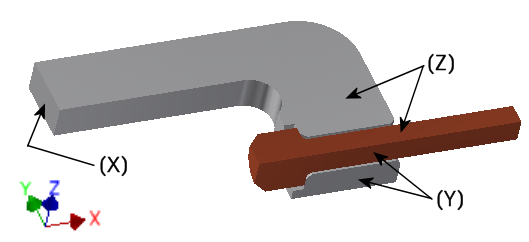

Figure 2b : modèle au huitième de symétrie de l’étrier.
Remarque : les étiquettes (X), (Y) et (Z) indiquent les faces qui doivent être contraintes par rapport à la translation dans les directions X, Y et Z globales, respectivement. Ce schéma de contrainte produit le même comportement que le modèle complet. Le modèle de symétrie au huitième est statiquement stable, alors que le modèle complet est difficile à contraindre correctement. Vous devez scinder de nombreuses faces de l'ensemble CAO complet pour fournir des arêtes le long des plans de symétrie afin de contraindre le mouvement.
