Vous pouvez exporter vers un fichier MicroDrainage (*.mdx) un chemin d’écoulement de la phase en cours actuelle en tant que réseau.
Exportation vers un fichier MicroDrainage

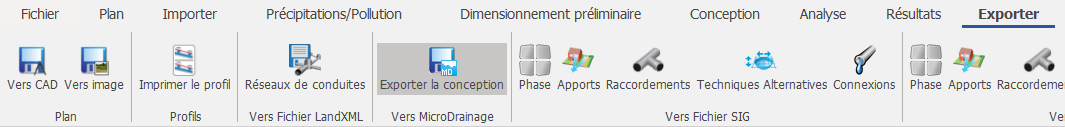

- Dans le ruban Exporter, cliquez sur le bouton Exporter la conception.
-

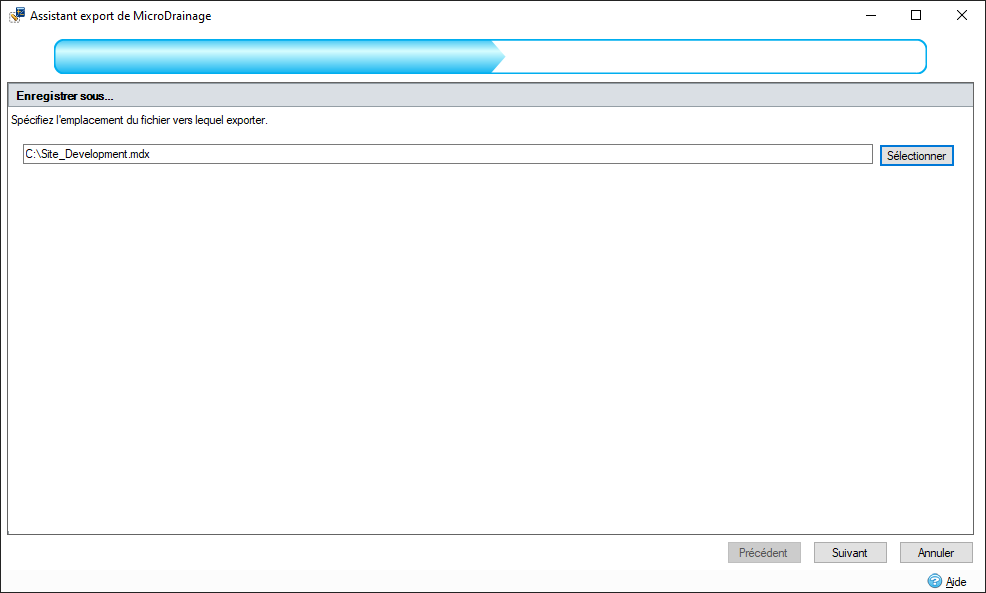

Cliquez sur Sélectionner pour indiquer où vous voulez enregistrer le fichier exporté. Entrez un nom de fichier, puis cliquez sur Enregistrer.
Le fichier est enregistré en tant que fichier MicroDrainage (*.mdx).
- Cliquez sur Suivant.
-

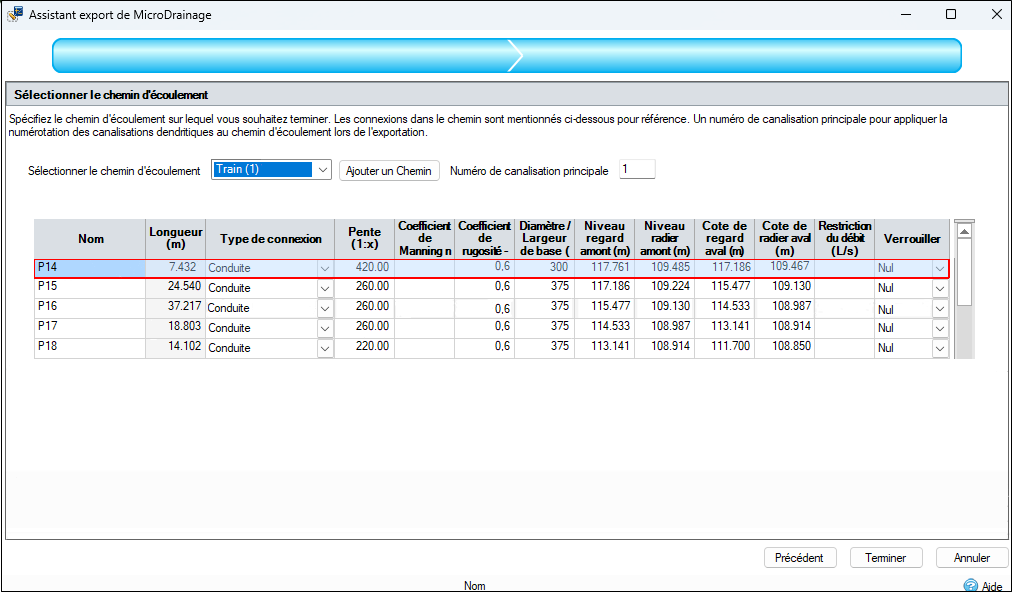

Spécifiez le chemin d’écoulement à exporter en le sélectionnant dans la liste déroulante Sélectionner le chemin d’écoulement.
Les connexions se trouvant sur le chemin sont affichées dans l’assistant à des fins de référence. - Choisissez un numéro de canalisation principale pour appliquer la numérotation dendritique des canalisations au chemin d’écoulement.
- Cliquez sur Terminer.
- Sélectionnez Exporter les avertissements, puis cliquez sur OK.
Avertissements d’exportation
Cette section fournit des informations sur les avertissements d’exportation courants qui risquent de s’afficher lors de l’exportation vers un fichier MicroDrainage.
Critères d’analyse
Si plusieurs pluies ont été spécifiées, seule la première pluie valide (FSR, FEH ou connue) est exportée vers les critères de simulation et toutes les autres pluies sont ignorées.
Si plusieurs fichiers de pluie connue sont spécifiés, ils sont exportés en tant que pluie continue. Si seule une pluie connue est spécifiée, elle est exportée en tant que profil de la pluie.
"No valid rainfall to export for Sim Criteria."
MicroDrainage ne prend pas en charge les pluies FEH 2022 et ces informations sont ignorées.
"MicroDrainage does not support FEH 2022 rainfall. The FEH 2022 rainfall data has not been exported.”
Assistant pour la période de retour saisonnière
Lorsque des pluies FSR/FEH sont spécifiées, si plusieurs périodes de retour et un changement climatique sont également spécifiés, ils sont exportés en tant qu’assistant SRP. Remarque : MicroDrainage n’autorise pas les périodes de retour en double avec des valeurs de changement climatique différentes.
"No valid rainfall to export for SRP Wizard."
"Cannot export over 20 Return Period/Increase Rainfall Pairs."
Critère de conception
Seules les pluies FSR, FEH et IDF (avec un pas de temps de1, 2 et 5) sont exportées dans les critères de conception. Tous les autres types de pluie sont ignorés.
"No valid rainfall to export for Design Criteria."
MicroDrainage n’autorise que 100 entrées pour les données IDF.
"IDF data has been truncated as MicroDrainage IDF entries maximum has been exceeded."
MicroDrainage ne prend pas en charge les pluies FEH 2022 et ces informations sont ignorées.
“MicroDrainage does not support FEH 2022 rainfall. The FEH 2022 rainfall data has not been exported.”
Fichier CAO
MicroDrainage ne permet d’afficher qu’un fichier CAO. Lorsque plusieurs fichiers ont été utilisés dans InfoDrainage, seul le premier est exporté.
"MicroDrainage does not support multiple CAD files, additional CAD files listed below have not been exported."
Fichier de formes
MicroDrainage ne permet de charger qu’un fichier CAO ou un fichier SHP à la fois, car les fichiers SHP ne sont pas exportés.
"MicroDrainage does not support loading SHP files and DXF files concurrently. The SHP files listed below have not been exported."
Fichier SIG
MicroDrainage prend en charge les fichiers SIG et ces informations sont ignorées.
"MicroDrainage does not support loading the GIS file types listed below. They have not been exported."
Image d’arrière-plan
MicroDrainage ne permet d’afficher qu’une image d’arrière-plan. Ainsi, si plusieurs images ont été utilisées dans InfoDrainage, seule la première est exportée.
"MicroDrainage does not support multiple background images, additional background images listed below have not been exported."
Pluies/réseaux existants
Un chemin d’écoulement est exporté en tant que réseau de pluies si les critères de conception de réseau sont spécifiés selon la méthode rationnelle modifiée du Royaume-Uni avec FSR/FEH ou IDF (pas de temps de 1, 2 ou 5 minutes). Sinon, le type de réseau est défini sur Existant.
"MicroDrainage network cannot outfall to a drainage system, a dummy connection, manhole and pump have been added."
Connexions
Avant l’exportation, le chemin d’écoulement applique la numérotation dentritique des canalisations à chaque connexion du chemin d’écoulement et l’étiquette de la connexion d’origine est exportée en tant qu’étiquette de canalisation. Si un système de raccordement/drainage possède plusieurs connexions sortantes, la connexion la plus basse est exportée et toutes les autres connexions sortantes sont exportées en tant que canalisation hors ligne si le contrôle du point de sortie est défini sur Écoulement libre.
Les valeurs des options Débit retardé et Transfert instantané sont exportées en tant que canalisation/conduite avec un diamètre nominal de 100 mm.
"Lagged Flow / No Delay connection has been exported as 100 mm pipe."
La table suivante indique comment les connexions sont mappées aux types de sections dans MicroDrainage.
|
Type de connexion |
Nombre de conduites multiples |
Type de section MicroDrainage |
|
Canalisation |
1 |
Canalisation/conduite |
|
Canalisation |
2 |
Double canalisation |
|
Canalisation |
3 |
Triple canalisation |
|
Canal trapézoïdal avec des côtés verticaux |
1 |
Fossé |
|
Canal trapézoïdal avec une pente latérale 1:1 |
1 |
Fossé 1:1 |
|
Canal trapézoïdal avec une pente latérale 1:1,5 |
1 |
Fossé 1:1,5 |
|
Canal trapézoïdal avec une pente latérale 1:2 |
1 |
Fossé 1:1,2 |
|
Canal trapézoïdal avec une pente latérale 1:3 |
1 |
Noue 1:3 |
|
Canal trapézoïdal avec une pente latérale 1:4 |
1 |
Noue 1:4 |
|
Canal trapézoïdal avec une pente latérale 1:4.5 |
1 |
Noue 1:4,5 |
|
Canal trapézoïdal avec une pente latérale 1:5 |
1 |
V 1:5 |
Pour toutes les autres connexions et celles qui comportent plusieurs barils, une conduite personnalisée est créée et elles sont définies sur le type de section Canalisation/Conduite dont le diamètre est paramétré sur l’indice de la conduite. La surface et le périmètre mouillés exportés sont calculés à l’aide de la forme de la connexion.
Avertissements liés aux connexions
Si une connexion contient des points intermédiaires, la longueur est exportée en tant que distance réelle, avec les points intermédiaires. MicroDrainage signale que cette longueur ne correspond pas, car la longueur de la section MicroDrainage est calculée à partir du centre du regard en amont jusqu’au centre du regard en aval.
"Intermediate connection points cannot be exported and the pipe lengths and coordinates will not match when opening in MicroDrainage."
Avertissements liés aux conduites personnalisées
MicroDrainage autorise uniquement 999 conduites personnalisées. Lorsque ce maximum est dépassé, le diamètre de la section est exporté en tant que valeur nulle.
"Connection details cannot be exported as MicroDrainage user conduits maximum has been exceeded."
S’il est impossible de créer une conduite personnalisée, le diamètre de la section est exporté en tant que valeur nulle.
"Connection could not be converted to a MicroDrainage user conduit."
Les conduites personnalisées ne peuvent comprendre que 100 coordonnées de base. Si ce maximum est dépassé, la boîte englobante de la connexion est exportée. Remarque : la surface et le périmètre mouillés seront néanmoins exportés à l’aide de la forme de connexion * nombre de conduites multiples.
"There are too many coordinates for the custom connection, the bounding box coordinates have been exported."
S’il existe plusieurs barils pour une connexion, la boîte englobante de la connexion est exportée. Remarque : la surface et le périmètre mouillés seront néanmoins exportés à l’aide de la forme de connexion * nombre de conduites multiples.
"There are too many connection barrels to export, the bounding box coordinates have been exported."
La largeur et la hauteur maximales des conduites personnalisées sont de 999,999 m. Lorsque cette limite est dépassée, la boîte englobante exportée est limitée à ce maximum. Remarque : la surface et le périmètre mouillés seront néanmoins exportés à l’aide de la forme de connexion * nombre de conduites multiples.
"Connection bounds are too big, bounding box coordinates have been limited to MicroDrainage maximum (999.999m)."
Les conduites personnalisées nécessitent la mise en correspondance de la hauteur des première et dernière coordonnées de base. En cas d’échec, les coordonnées de la boîte englobante sont exportées.
"Height of first and last base coordinates do not match, the bounding box coordinates have been exported."
Raccordements
Les raccordements simples sont exportés avec un type de connexion défini sur Raccordement et les raccordements sont exportés en tant que regards ouverts.
Lorsqu’un exutoire possède un niveau de mise en charge constant ou un niveau de mise en charge variable avec une vanne.
"It is recommended that a Non-Return Valve is added to the junction upstream of the outfall in MicroDrainage to mimic the behavior of a gated outfall."
Systèmes de drainage
Les systèmes de drainage sont exportés en tant que structures de stockage sur des regards ouverts. Vous trouverez ci-dessous une table illustrant le mappage des systèmes de drainage aux structures de stockage dans MicroDrainage.
|
Système de drainage |
Structure de stockage MicroDrainage |
|
Surface de bassin d’infiltration |
Surface de bassin d’infiltration |
|
Stockage cellulaire |
Stockage cellulaire |
|
Fossé d’infiltration sans drainage souterrain |
Fossé d’infiltration |
|
Fossé d’infiltration avec drainage souterrain |
Filtre drainant |
|
Réservoir |
Réservoir/bassin ou stockage cellulaire |
|
Chambre |
Réservoir/bassin ou stockage cellulaire |
|
Bassin |
Bassin d’infiltration |
|
Pavage poreux |
Parking poreux |
|
Noue |
Noue |
|
Noue avec tranchée |
Noue sèche |
|
Puisard |
Puisard domestique |
Pour tous les systèmes de drainage, l’avertissement suivant est exporté.
"Pipe lengths and coordinates will not match for pipes entering/leaving storage structures due to structure lengths being ignored in export. Users may choose to amend pipe lengths/coordinates when opening in MicroDrainage."
Lorsqu’un drainage souterrain a été spécifié, Micro Drainage ne prend en charge que le schéma de friction de Manning n.
"Colebrook White not exported."
MicroDrainage ne prend pas en charge le type de sol de la couche d’infiltration de la surface du bassin d’infiltration.
"Soil Type not exported."
Si le système de drainage est exporté en tant que filtre drainant ou noue sèche, les informations liées au calcul de la vitesse du drainage souterrain sont ignorées.
"Velocity Calculation Type not exported."
Contrôles en ligne et hors ligne
Les contrôles en ligne sont ceux qui limitent le débit directement vers la canalisation en aval.
Les contrôles hors ligne sont ceux qui limitent le débit vers d’autres connexions.
Plusieurs contrôles de points de sortie qui se déversent vers la canalisation en aval sont exportés en tant que contrôle de débit complexe.
"This outlet is an online flow control and has been represented as a Complex Flow Control in MicroDrainage."
Les vannes à clapet ne peuvent pas être utilisées comme des contrôles en ligne et elles sont exportées en tant qu’orifices.
"Flap Valve online control has been converted to an Orifice."
"Flap Valves within complex controls have been converted to Orifices."
Si les points de sortie de filtration, de pompe avec interrupteur de niveau, de siphon et d’hydrofrein se déversent vers une canalisation qui n’est pas directement en aval, ils sont considérés comme hors ligne et doivent être convertis en un contrôle complexe.
"This outlet is an offline flow control and has been represented as a Complex Flow Control in MicroDrainage."
Points d’entrée
MicroDrainage ne prend pas en charge les points d’entrée et ces informations seront ignorées si un point d’entrée, sauf s’il est sans restriction, est utilisé.
"Inlet Types except for No Restriction are not supported in MicroDrainage and have not been exported."
Apports
Les apports suivants sont exportés : hydrogrammes unitaires FSR, FEH, ReFH et ReFH2, hydrogrammes utilisateur et débits de base. Tous les autres apports sont exportés en tant que surfaces DrawNet où seule la surface et les coordonnées sont exportées, alors que toutes les autres informations sont ignorées.
Pour toutes les surfaces DrawNet, l’avertissement suivant est exporté.
"The area will be exported as a DrawNet area, all other information has been discarded."
Les sommets de contrôle du temps de concentration, de la courbe isochrone et de la toiture végétale sont ignorés.
"Default global Cvs of 0.75 have been applied to Design Criteria and Sim Criteria (Summer) and 0.84 (Winter); any user Cvs will be lost."
Les apports de l’hydrogramme unitaire FSR ne comportent pas de valeurs M5-60 et de rapport R. Elle sont définies sur -1 et doivent être spécifiées de nouveau dans MicroDrainage.
"FSR M5-60 and Ratio R values have not been exported."
