Pour ajouter un pont à la bibliothèque

Vous pouvez ajouter des structures de pont à la palette de styles comme gabarits que vous pourrez réutiliser pour d'autres ponts dans vos modèles.

Apportez les personnalisations de votre choix à vos conceptions de pont, puis utilisez la commande Ajouter à la bibliothèque pour ajouter vos conceptions de pont uniques à la palette de styles.

1. Créez ou modifiez un pont dans InfraWorks.

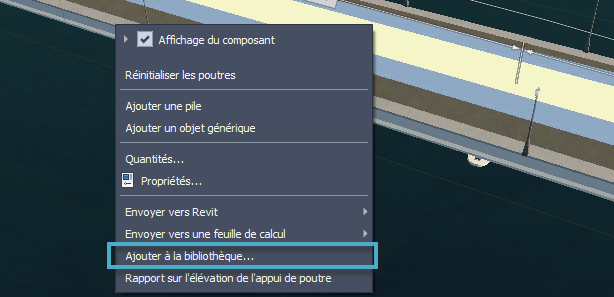

2. Sélectionnez le pont, puis cliquez avec le bouton droit de la souris.

3. Cliquez sur Ajouter à la bibliothèque dans le menu contextuel.



4. Saisissez un nom pour la nouvelle structure de pont personnalisée.

5. Cliquez sur OK.

   Votre pont personnalisé est enregistré dans la palette de styles, dans le catalogue des gabarits personnalisés, dans l'onglet Modèle de pont.

6. Pour utiliser votre structure personnalisée, créez une esquisse de pont ou sélectionnez un pont.

   Remarque : bien que la longueur et le nombre de piles des ponts puissent varier, les détails des composants (par exemple, le type de poutrelle, le type de pile ou le type de culée) sont conservés lorsque vous ajoutez un pont à la palette de styles à l'aide de la commande Ajouter à la bibliothèque.

7. Dans la pile, cliquez sur le texte Sélectionner une structure (en orange) dans la section Type, puis sélectionnez votre gabarit personnalisé dans le catalogue Sélectionner un gabarit qui apparaît.

   Remarque : si le pont que vous sélectionnez utilise déjà un autre style de structure, cliquez sur le texte orange correspondant au nom de cette structure dans la section Type de la chaîne de cotes, puis choisissez une autre structure dans le catalogue Sélectionner un gabarit.

8. InfraWorks fournit plusieurs ponts gabarits par défaut que vous pouvez utiliser à tout moment. Sélectionnez un pont gabarit dans la palette de styles pour le modifier, ou ajustez le champ Type d'un pont dans la pile pour utiliser l'un de ces gabarits.
