Pour modifier la hauteur de sécurité, l'emplacement et l'inclinaison

Consultez et modifiez la hauteur, l'emplacement et l'oblique du gabarit de passage et mettez à jour la ligne de profil en long verticale du pont.

1. Sélectionnez le pont pour afficher ses attributs dans la pile.

2. Développez le groupe de fonctions Dégagement et placez l'option Afficher l'enveloppe en position activée.



   Remarque : la zone de dégagement est indiquée sous forme d'une boîte violette dans votre modèle.

3. Cliquez sur le champ Hauteur pour entrer une nouvelle valeur.

   Remarque : la hauteur de la zone de dégagement est basée sur l'élévation de la route et non du terrain.

4. Pour modifier l'emplacement et l'inclinaison du gabarit, cliquez sur la ou les valeur(s) en regard des champs Décalage de début et/ou Décalage de fin, Elévation de base ou Oblique. Saisissez les valeurs de votre choix, puis appuyez sur la touche Entrée.

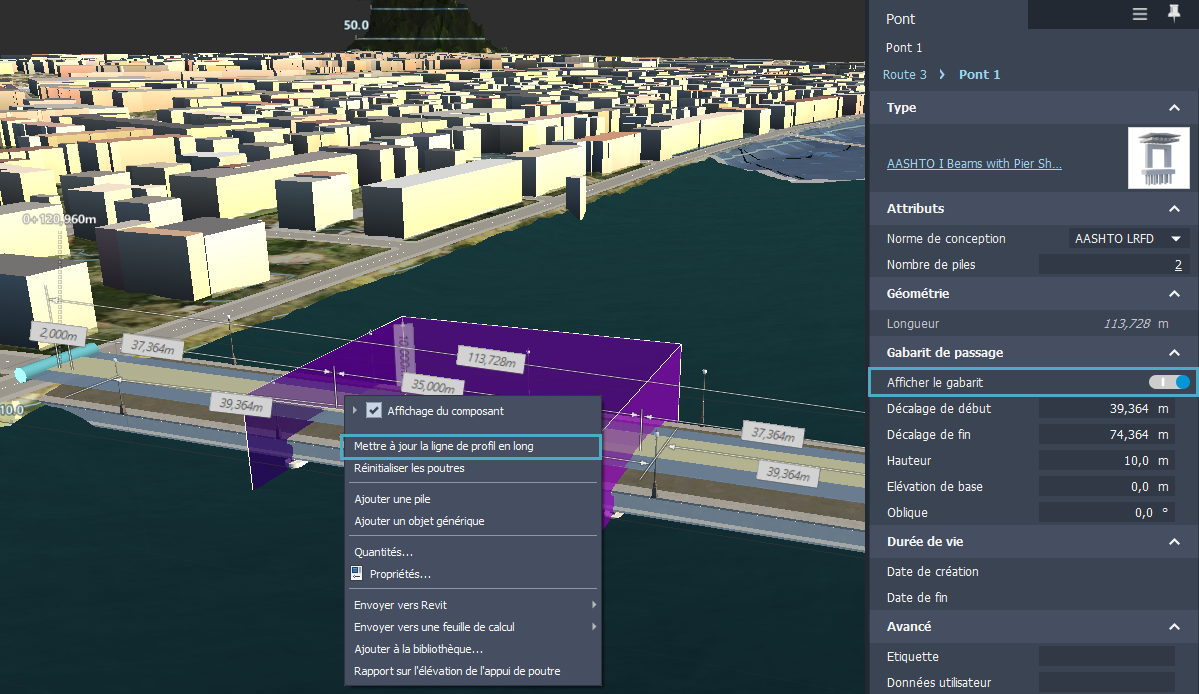

5. Cliquez avec le bouton droit de la souris sur le pont et choisissez Mettre à jour la ligne de profil en long verticale afin d’appliquer les nouveaux attributs de dégagement.



   Votre pont sera mis à jour avec les modifications apportées aux attributs de la zone de dégagement.
