Paramètres de culée universels
Les valeurs de paramètres suivantes s’appliquent à toutes les pièces de culée. Les jeux de cotes déterminent l’emplacement et le positionnement de la culée.
Positionnement longitudinal
Les paramètres universels suivants positionnent une culée le long d’un axe de route.
| Description du paramètre | Paramètre de contenu | Valeur paramétrique | InfraWorks – Définir/lire | Inventor | Revit |
|---|---|---|---|---|---|
| De l’origine à l’arrière du mur de retenue | OriginToBBW | Distance entre l’arrière du mur de retenue et l’origine de la pièce. La valeur positive se trouve devant l’arrière du mur de retenue, la valeur négative derrière. | Oui/Non | Non | Oui |
| Hauteur du mur de retenue | BallastWallHeight | Distance entre le bas et le haut d’un mur de retenue. | Oui/Oui | Non | Non |
| Épaisseur du mur de retenue | BallastWallThickness | Distance entre l’arrière et l’avant d’un mur de retenue. | Oui/Non | Non | Oui |
| * Ligne d’axe de l’appareil d’appui à l’arrière du mur de retenue | CLBearingToBBW | Distance entre l’arrière du mur de retenue et la ligne de l’appareil d’appui. | Oui/Non | Non | Oui |
| * Largeur du siège | SeatWidth | Distance entre l’arrière du mur de retenue et l’avant du siège. | Oui/Non | Non | Oui |
 Origine de la culée |
 BallastWallThickness |
 Ligne de l’appareil d’appui |
 CLBearingToBBW |
 SeatWidth |
 OriginToBBW |
Pente longitudinale
Les deux pentes longitudinales sont actuellement définies par InfraWorks sur le talus de l’axe sur la culée. Leurs valeurs ne sont pas configurables.
| Description du paramètre | Paramètre de contenu | Valeur paramétrique | InfraWorks – Définir/lire | Inventor | Revit |
|---|---|---|---|---|---|
| Pente longitudinale | LongitudinalSlope | Angle de l’élévation au sommet d’un mur de retenue. Cette valeur est positive lorsque l’augmentation est effectuée vers l’avant de la culée. | Non/Oui | Non | Non |
| Pente longitudinale du siège | SeatLongiSlope | Angle d’une élévation du sommet du siège. Cette valeur est positive lorsque la direction de la réduction est vers l’avant du siège. | Non/Oui | Non | Oui |

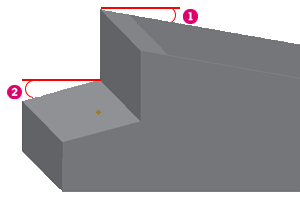

| LongitudinalSlope |
SeatLongSlope |
Dans le diagramme, la direction vers l’avant est de droite à gauche. La valeur du paramètre SeatLongiSlope est positive lorsque l’élévation du sommet du siège diminue vers l’avant.
Positionnement vertical
Les paramètres de positionnement vertical alignent verticalement la culée et permettent un affinement manuel via des décalages.
| Description du paramètre | Paramètre de contenu | Valeur paramétrique | InfraWorks – Définir/lire | Inventor | Revit |
|---|---|---|---|---|---|
| Faire correspondre aux appareils d’appui en fonction de la surface | MatchBySurfaceToBearings | Méthode d’alignement vertical de la culée sous le tablier, les poutres et les appareils d’appui. True ou False (voir ci-dessous pour plus d’informations). | Oui/Non | Non | Oui |
| Décalage vertical depuis le sommet du mur de retenue | BallastWallTopVerticalOffset | Ajuste le mur de retenue vers le haut (positif) ou vers le bas (négatif) en fonction de cette distance. | Oui/Non | Non | Oui |
| Décalage vertical depuis le sommet du siège | SeatTopVerticalOffset | Règle le siège vers le haut (positif) ou vers le bas (négatif) en fonction de cette distance. | Oui/Oui | Non | Oui |
Lorsque MatchBySurfaceToBearings a la valeur True, la culée s’aligne avec les maillages des murs de retenue en contact avec le bas du tablier et les maillages du siège en contact avec le bas des appareils d’appui. Il s’agit de la méthode la plus précise.
Lorsque MatchBySurfaceToBearings a la valeur False, deux plans sont déterminés : un à gauche de l’origine et un à droite. Les plans du mur de retenue s’alignent pour entrer en contact avec le bas du tablier. Les plans du siège s’alignent pour entrer en contact avec les bas de l’appareil d’appui. Cette méthode est plus rapide mais moins précise.
Largeurs latérales
InfraWorks calcule les paramètres LeftWidth et RightWidth en fonction des largeurs gauche et droite de son tablier au niveau de la culée et de la saillie.
| Description du paramètre | Paramètre de contenu | Valeur paramétrique | InfraWorks – Définir/lire | Inventor | Revit |
|---|---|---|---|---|---|
| * Largeur gauche | LeftWidth | Distance entre l’origine de la culée et son bord gauche. | Non/Oui | Non | Non |
| * Largeur droite | RightWidth | Distance entre l’origine de la culée et son bord droit. | Non/Oui | Non | Non |

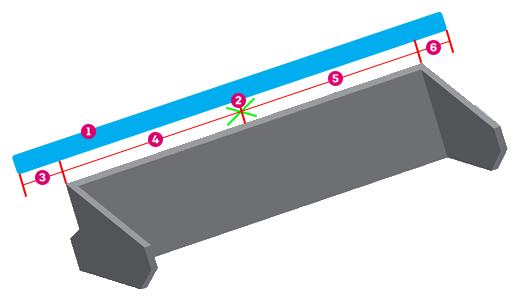

| Deck |
LeftWidth |
| Origin |
RightWidth |
| Saillie gauche |
Saillie droite |
Les saillies peuvent décaler latéralement les bords de la culée par rapport aux bords du tablier. Les valeurs de saillie positives déplacent les bords de la culée vers l’extérieur et les valeurs négatives vers l’intérieur.
Les largeurs de tablier et les saillies sont mesurées perpendiculairement à l’axe. Les largeurs gauche et droite de la culée sont mesurées le long de la ligne oblique de la culée. Les culées de départ sont calculées comme suit :
- LeftWidth ~= (deck_left_width + LeftOverhang) * cos(skew)
- RightWidth ~= (deck_right_width + RightOverhang) * cos(skew)
Pour les culées de fin, le tablier gauche et droite est opposé à la culée gauche et droite :
- LeftWidth ~= (deck_right_width + LeftOverhang) * cos(skew)
- RightWidth ~= (deck_left_width + RightOverhang) * cos(skew)
Ces équations sont correctes pour les axes droits, mais moins précises pour les axes courbes.
Oblique
| Description du paramètre | Paramètre de contenu | Valeur paramétrique | InfraWorks – Définir/lire | Inventor | Revit |
|---|---|---|---|---|---|
| * Oblique | Oblique | Angle de rotation trigonométrique de la culée autour de l’axe Z du système de coordonnées de la route. | Oui/Non | Non | Non |
L’inclinaison est transmise aux pièces. Les pièces de culée d’usine InfraWorks utilisent l’inclinaison pour conserver les murs en aile parallèles à l’axe, en cisaillant la pièce selon l’angle oblique.
