Référence des paramètres de tunnel extrudé
Les zones de tunnel extrudé sont créées par des extrusions entre leurs sections. Deux paramètres de largeur sont disponibles pour les ajustements.
| Description du paramètre | Paramètre de contenu | Valeur paramétrique | InfraWorks – Définir/lire | Inventor | Revit |
|---|---|---|---|---|---|
| Largeur gauche | LeftWidth | Distance entre l’axe et le bord gauche de la route. | Non/Oui | Non | Sans objet |
| Largeur droite | RightWidth | Distance entre l’axe et le bord droit de la route. | Non/Oui | Non | Sans objet |
Positionnement du segment de tunnel
Les origines de la zone de tunnel extrudé sont définies par des cotes latérales, longitudinales et verticales.
Cotes latérales et longitudinales. Chaque section d’une origine de segment de tunnel s’aligne sur l’axe de la route. Les sections sont créées aux points où l’un des bords de route change de direction. Les bords du tunnel suivent les bords de la route sans être positionnés manuellement.

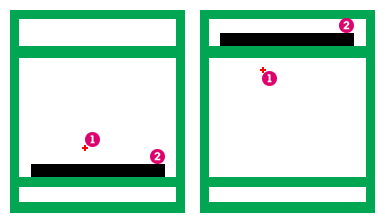

Cote verticale. Chaque ligne de profil en travers de segment de tunnel prend en compte la surface supérieure la plus proche de l’origine, puis est placée de sorte que cette surface soit alignée avec le bas de la route. Ces calculs ont pour but que la route repose sur une surface fournie par le tunnel, comme indiqué dans les deux exemples de ligne de profil en travers ci-dessous.
 Origine de la ligne de profil en travers du tunnel |
 Route |
