Paramètres de poutre extrudée
Les poutres extrudées extrudent leur géométrie à partir de coupes.
| Description du paramètre | Paramètre de contenu | Valeur paramétrique | InfraWorks – Définir/lire | Inventor | Revit |
|---|---|---|---|---|---|
| Pente de la bride inférieure gauche en pourcentage | LeftBotFlangeSlopeInPercentage | Pente de la bride inférieure gauche sous forme de pourcentage. | Non/Oui | Non | Sans objet |
| Pente du tablier gauche en pourcentage | LeftDeckSlopeInPercentage | Pente du tablier à gauche de l’axe sous forme de pourcentage. | Non/Oui | Non | Sans objet |
| Faire correspondre les pentes inférieures de la poutre aux pentes du tablier | MatchGirderBotSlopesToDeckSlopes | Détermine la façon dont le bas d’une poutre est aligné latéralement avec une pente de tablier. True ou False. | Oui/Non | Non | Sans objet |
| Faire correspondre les pentes supérieures de poutre aux pentes du tablier | MatchGirderTopSlopesToDeckSlopes | Détermine la façon dont le haut d’une poutre est aligné latéralement avec une pente de tablier. True ou False. | Oui/Non | Non | Sans objet |
| Pente de la bride inférieure droite en pourcentage | RightBotFlangeSlopeInPercentage | Pente de la bride inférieure droite sous forme de pourcentage. | Non/Oui | Non | Sans objet |
| Pente du tablier droit en pourcentage | RightDeckSlopeInPercentage | Pente du tablier à droite de l’axe sous forme de pourcentage. | Non/Oui | Non | Sans objet |
Positionnement d’une poutre extrudée
Les origines de poutres extrudées sont définies par des cotes latérales et verticales.
- Cote latérale. Le positionnement de la poutre est effectué avec les décalages latéraux de début et de fin à partir de l’axe. L’origine de la poutre s’aligne sur cette position.
- Cote verticale. Les origines de la poutre peuvent être à n’importe quelle élévation (ou valeur Y dans le système de coordonnées de la poutre). Les poutres sont mises en correspondance verticalement avec le tablier situé au-dessus, leurs appareils d’appui ou les supports situés au-dessous.
Pente latérale de la poutre extrudée
Le paramètre MatchGirderTopSlopesToDeckSlopes permet également de déterminer la manière dont une poutre est alignée latéralement avec un tablier. Dans l’image suivante, la poutre de gauche est définie sur True, tandis que celle de droite est définie sur False.
Lorsque cette option est définie sur True, les parties de pente latérale de la partie inférieure du tablier à gauche et à droite de l’axe sont prises en compte. Les cotes de la section sont ensuite définies en fonction de l’endroit où le décalage latéral de la poutre est négatif, 0 ou positif.
| Cote | Décalage latéral | Définir sur la pente de la partie inférieure du tablier |
|---|---|---|
| LeftDeckSlopeInPercentage | Négatif | Gauche |
| LeftDeckSlopeInPercentage | 0 | Gauche |
| LeftDeckSlopeInPercentage | Positif | Droite |
| RightDeckSlopeInPercentage | Négatif | Gauche |
| RightDeckSlopeInPercentage | 0 | Droite |
| RightDeckSlopeInPercentage | Positif | Droite |
Si une poutre se trouve à gauche ou à droite de l’axe, tout le haut peut être incliné pour correspondre à la pente gauche ou droite du tablier.

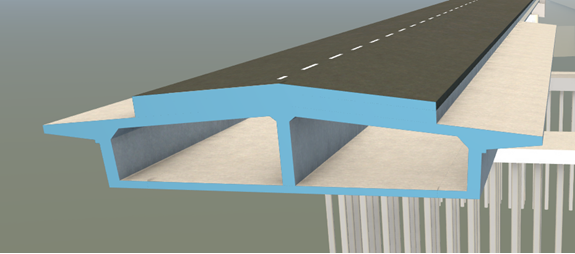

L’image suivante montre une poutre avec un décalage latéral de 0
De même, lorsque MatchGirderBotSlopesToDeckSlopes a la valeur True, LeftBotFlangeSlopeInPercentage et RightBotFlangeSlopeInPercentage sont définis de la même manière que les pentes supérieures.
