Paramètres de poutre 3D

Les poutres 3D utilisent la pièce complète au lieu des lignes de profil en travers extraites.

Description du paramètre	Paramètre de contenu	Valeur paramétrique	InfraWorks – Définir/lire	Inventor	Revit
* Profondeur au début	Profondeur1	Distance entre le haut et le bas de la poutre à sa position de départ.	Oui/Non	Non	Sans objet
* Profondeur à la fin	Profondeur2	Distance entre le haut et le bas de la poutre à sa position finale.	Oui/Non	Non	Sans objet
Largeur du tablier gauche au début	LeftDeckWidth1	Distance au début d’une poutre entre son origine et l’origine de la poutre à sa gauche. Si la poutre est située le plus à gauche, il s’agit de la distance entre son origine et le bord gauche du tablier.	Non/Oui	Non	Sans objet
Largeur du tablier gauche à la fin	LeftDeckWidth2	Distance à l’extrémité d’une poutre entre son origine et l’origine de la poutre à sa gauche. Si la poutre est située le plus à gauche, il s’agit de la distance entre son origine et le bord gauche du tablier.	Non/Oui	Non	Sans objet
Pente inférieure gauche en pourcentage au début	LeftBottomSlopeInPercentage1	Pente de la bride inférieure gauche à la position de début, sous forme de pourcentage.	Non/Oui	Non	Sans objet
Pente inférieure gauche en pourcentage à la fin	LeftBottomSlopeInPercentage2	Pente de la bride inférieure gauche à la position de fin sous forme de pourcentage.	Non/Oui	Non	Sans objet
Pente du tablier gauche en pourcentage au début	LeftDeckSlopeInPercentage1	Pente du tablier à gauche de l’axe à la position de début, sous forme de pourcentage.	Non/Oui	Non	Sans objet
Pente du tablier gauche en pourcentage à la fin	LeftDeckSlopeInPercentage2	Pente du tablier à gauche de l’axe à la position de fin sous forme de pourcentage.	Non/Oui	Non	Sans objet
Faire correspondre les pentes inférieures de la poutre aux pentes du tablier	MatchGirderBotSlopesToDeckSlopes	Détermine la façon dont le bas d’une poutre est aligné latéralement avec une pente de tablier. True ou False.	Oui/Non	Non	Sans objet
Faire correspondre les pentes supérieures de poutre aux pentes du tablier	MatchGirderTopSlopesToDeckSlopes	Détermine la façon dont le haut d’une poutre est aligné latéralement avec une pente de tablier. True ou False.	Oui/Non	Non	Sans objet
Pente inférieure droite en pourcentage au début	RightBottomSlopeInPercentage1	Pente de la bride inférieure droite à la position de début sous forme de pourcentage.	Non/Oui	Non	Sans objet
Pente inférieure droite en pourcentage à la fin	RightBottomSlopeInPercentage2	Pente de la bride inférieure droite à la position de fin sous forme de pourcentage.	Non/Oui	Non	Sans objet
Pente du tablier droit en pourcentage au début	RightDeckSlopeInPercentage1	Pente du tablier à droite de l’axe à la position de début sous forme de pourcentage.	Non/Oui	Non	Sans objet
Pente du tablier droit en pourcentage à la fin	RightDeckSlopeInPercentage2	Pente du tablier à droite de l’axe à la position de fin sous forme de pourcentage.	Non/Oui	Non	Sans objet
Largeur du tablier droit (début)	RightDeckWidth1	Distance au début d’une poutre entre son origine et l’origine de la poutre à sa droite. Si la poutre est située le plus à droite, il s’agit de la distance entre son origine et le bord droit du tablier.	Non/Oui	Non	Sans objet
Largeur du tablier droit (fin)	RightDeckWidth2	Distance à l’extrémité d’une poutre entre son origine et l’origine de la poutre à sa droite. Si la poutre est située le plus à droite, il s’agit de la distance entre son origine et le bord droit du tablier.	Non/Oui	Non	Sans objet
* Longueur de segment	SegmentLength	Longueur que la poutre doit avoir pour s’adapter entre ses positions de début et de fin.	Non/Oui	Non	Sans objet
* Oblique au début	Oblique1	Inclinaison horizontale appliquée au début d’une poutre.	Non/Oui	Non	Sans objet
* Oblique à la fin	Oblique2	Inclinaison horizontale appliquée à l’extrémité d’une poutre.	Non/Oui	Non	Sans objet
* Pente verticale au début	VerticalSlope1FromPerp	Inclinaison verticale appliquée au début d’une poutre.	Non/Oui	Non	Sans objet
* Pente verticale à la fin	VerticalSlope2FromPerp	Inclinaison verticale appliquée à l’extrémité d’une poutre.	Non/Oui	Non	Sans objet

Remarque : l’astérisque unique * indique qu’un paramètre est un paramètre de géométrie requis et marqué comme paramètre « clé » dans Autodesk Inventor.

Positionnement d’une poutre 3D

Les origines des poutres 3D sont définies par des cotes latérales, longitudinales et verticales.

Cotes latérales et longitudinales. La position de début d’une poutre 3D est déterminée par son abscisse curviligne de départ et son décalage latéral le long de l’axe. L’origine est alignée avec cette position. Lorsque la conception est terminée, l’origine d’une poutre doit se trouver au début de la pièce de poutre.

Cote verticale. Les origines de la poutre peuvent être à n’importe quelle élévation (ou valeur Y dans le système de coordonnées de la poutre). Les poutres sont mises en correspondance verticalement avec le tablier situé au-dessus, leurs appareils d’appui ou les supports situés au-dessous.

Largeurs d’une poutre 3D

Lorsque vous spécifiez des largeurs de poutres, les paramètres des poutres adjacentes partagent les mêmes largeurs pour les distances de gauche à droite, comme illustré dans l’image ci-dessous.

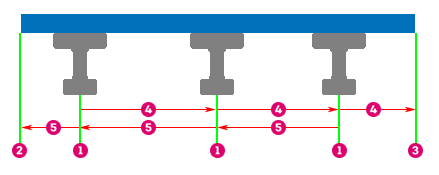

Paramètres de largeur de poutre 3D

Origines de la poutre	RightDeckWidth1
Bord du tablier gauche	LeftDeckWidth1
Bord du tablier droit

Lorsqu’une seule poutre supporte un tablier, ces cotes peuvent appliquer à la poutre la largeur du tablier, au début et à l’extrémité de la poutre.

Pentes latérales d’une poutre 3D

Le paramètre MatchGirderTopSlopesToDeckSlopes permet également de déterminer la manière dont une poutre est alignée latéralement avec un tablier. Dans l’image suivante, la poutre de gauche est définie sur True, tandis que celle de droite est définie sur False.

Exemple de correspondance de pente

Lorsque cette option est définie sur True, les parties de pente latérale de la partie inférieure du tablier à gauche et à droite de l’axe sont prises en compte. Les cotes de la section sont ensuite définies en fonction de l’endroit où le décalage latéral de la poutre est négatif, 0 ou positif.

Cote	Décalage latéral	Définir sur la pente de la partie inférieure du tablier
LeftDeckSlopeInPercentage1	Négatif	Gauche
LeftDeckSlopeInPercentage1	0	Gauche
LeftDeckSlopeInPercentage1	Positif	Droite
LeftDeckSlopeInPercentage2	Négatif	Gauche
LeftDeckSlopeInPercentage2	0	Gauche
LeftDeckSlopeInPercentage2	Positif	Droite
RightDeckSlopeInPercentage1	Négatif	Gauche
RightDeckSlopeInPercentage1	0	Droite
RightDeckSlopeInPercentage1	Positif	Droite
RightDeckSlopeInPercentage2	Négatif	Gauche
RightDeckSlopeInPercentage2	0	Droite
RightDeckSlopeInPercentage2	Positif	Droite

Si une poutre se trouve à gauche ou à droite de l’axe, tout le haut peut être incliné pour correspondre à la pente gauche ou droite du tablier.

De même, lorsque MatchGirderBotSlopesToDeckSlopes a la valeur True, LeftBotFlangeSlopeInPercentage1, LeftBotFlangeSlopeInPercentage2, RightBotFlangeSlopeInPercentage1 et RightBotFlangeSlopeInPercentage2 sont définis de la même façon que les pentes supérieures.

Remarque : si MatchGirderTopSlopesToDeckSlopes a la valeur False, MatchGirderBotSlopesToDeckSlopes est traité comme False, quelle que soit sa valeur.

Inclinaison de l’angle de fin

Pour un ajustement correct avec d’autres fonctions de pont, les faces de début et de fin de la poutre doivent être inclinées horizontalement pour s’aligner avec le support (qui peut également être incliné). Elles doivent également être inclinées verticalement pour être perpendiculaire à l’axe. Ces angles sont calculés et convertis dans le système de coordonnées de la poutre à l’aide des paramètres Oblique1, Oblique2, VerticalSlope1FromPerp et VerticalSlope2FromPerp.
