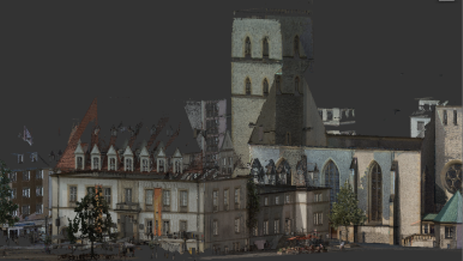

Si une photographie vous permet de capturer le monde réel dans une représentation 2D, une numérisation laser vous permet de le faire dans une représentation 3D. Il s’agit en quelque sorte d’une photographie 3D dont la représentation habituelle est un nuage de points. Ces nuages sont constitués de millions de points colorés dans un espace 3D précis. ReCap traite ces jeux de données volumineux et permet de les agréger, de les améliorer, de les nettoyer et de les organiser, tout en les préparant de sorte qu’ils puissent être utilisés dans d’autres produits Autodesk.

La capture des données brutes numérisées ou photographiques, leur affinage et leur utilisation dans un programme de CAO se divisent en trois phases principales :

1. Capture des données

Une série de numérisations laser ou de photos fournit les données source.

Dans un projet de numérisation, les données de point sont capturées à l’aide de numérisations laser 3D et alignées sur un système de coordonnées référencé. En règle générale, une entreprise spécialisée en topographie fournit des numérisations correctement orientées dans le format de numérisation natif du fabricant du scanner.

Dans un projet de photogrammétrie, souvent appelé tout simplement « projet photo », ReCap Pro analyse une série de photos pour mesurer les distances entre les objets, mapper des points de surface exacts et créer un maillage. Par conséquent, les utilisateurs peuvent développer des modèles 3D texturés, haute résolution et géométriquement précis à partir de simples photographies. Cette fonction utilise le service Cloud sur le Web à partir d’Autodesk Drive.

2. Création de projets ReCap

Le processus de création de projets diffère selon que vous utilisez des numérisations laser ou des photos comme données source.

Les données de numérisation sont importées, indexées et enregistrées en tant que projet ReCap. ReCap convertit les fichiers de numérisation au format propriétaire Reality Capture Scan (RCS), qui peut être lu par d’autres programmes Autodesk.

Au début de ce processus, vous pouvez ajuster le nombre de points importés en modifiant les paramètres de bruit, de distance par rapport à la caméra, de l’intervalle d’intensité et des valeurs de décimation. Enregistrez les fichiers d’analyse indexés dans un fichier de projet Reality Capture Project (RCP) qui référence les fichiers, mais ne les contient pas. ReCap prend en charge l’importation de numérisations structurées (y compris les vues RealView et le recalage, le cas échéant) pour des fichiers E57 individuels ou à numérisations multiples.

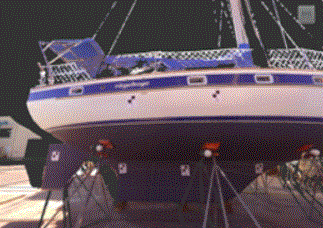

Les données photogrammatiques sont des photos numériques prises par un drone ou par des appareils dont les positions sont fixes. Pour ce faire, la focale de chaque photo doit chevaucher celle des photos adjacentes de tous les côtés, de sorte que tous les points autour du sujet soient capturés. Après avoir importé les photos dans ReCap, vous pouvez passer en revue et modifier le jeu d’images, puis lancer le processus de couture ou de recalage Photo vers 3D, qui crée une scène panoramique 3D homogène. La couture peut s’effectuer automatiquement dans ReCap, mais si vous disposez de ReCap Pro, vous avez également possibilité d’affiner manuellement le processus en désignant des points de topographie qui sont visibles dans deux images, par exemple les coins précis d’un bâtiment.

3. Organisation et analyse

La scène et ses objets sont mesurés, filtrés, nettoyés et organisés.

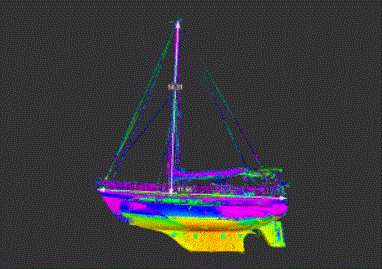

Plusieurs méthodes sont disponibles pour organiser les données indexées afin de supprimer ou de masquer des parties du nuage de points. Créez des zones de numérisation que vous pouvez activer et désactiver, spécifiez des zones de délimitation temporaires, désactivez ou supprimez des fichiers de numérisation ou supprimez définitivement des points indésirables. En visualisant la scène à l’aide de différents modes de couleur et d’un éclairage différent, vous pouvez avoir un meilleur aperçu des élévations, des normales (qui permettent d’identifier les surfaces) et de la réflectivité.

Les fichiers de numérisation indexés et les projets peuvent être ouverts ou joints dans d’autres programmes Autodesk afin de fournir un contexte réaliste aux modèles 3D.
