SharePoint-Site: Verwaltungsaufgaben

Autodesk Vault bietet eine Lösung für die Verwaltung von Konstruktionsdaten, die die Integrität von Konstruktionsbeziehungen sicherstellt und die Revisionskontrolle unterstützt, während SharePoint eine vereinfachte und vertraute Benutzeroberfläche für andere Benutzer in einem Konstruktionsunternehmen bietet.

Vault Sharepoint 2010-Integration

Die Sharepoint 2010-Integration wird mit Microsoft Business Connectivity Services (BCS) durch die Verwendung von Autodesk Vault Collaboration oder Professional mit Microsoft SharePoint 2010 erreicht.

SharePoint-Benutzer können Visualisierungsdateien aus Autodesk Vault mit der SharePoint-Benutzeroberfläche suchen, auflisten, verknüpfen und herunterladen.

Der SharePoint-Site-Administrator kann bestimmte Aspekte der Vault SharePoint-Integration konfigurieren, um Arbeitsabläufe zu optimieren. Administratoren können Vault-Dateilisten erstellen, Vault-Suchseiten konfigurieren, Sucheinstellungen anpassen und benutzerdefinierte Eigenschaften an SharePoint weitergeben.

Release-Verfügbarkeit

Die Vault SharePoint 2010-Integration ist für bestimmte Editionen von Autodesk Vault verfügbar. Anhand der folgenden Tabelle können Sie sehen, ob Ihre Version diese Funktion unterstützt.
  2012 2013 2014
Autodesk Vault Basic
Autodesk Vault Workgroup
Autodesk Vault Collaboration
Autodesk Vault Professional

Verwalten von Vault-Dateilisten

Administratoren können Vault-Dateilisten erstellen und anpassen, die ihren spezifischen Dateiverwaltungsanforderungen entsprechen.

Erstellen einer Liste

    Führen Sie die folgenden Schritte durch, um eine neue Liste zu erstellen.

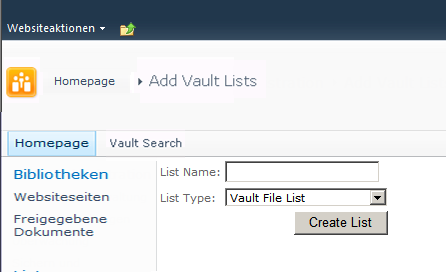

  1. Gehen Sie zu: <Website>/_layouts/Autodesk.Vault.BCSConnect/addVaultlist.aspx
  2. Geben Sie einen Namen ein, legen Sie den Typ fest, und wählen Sie Liste erstellen.

Anpassen einer Vault-Liste

    Eindeutige Vault-Parameter können die Grundlage mehrerer Listen sein.

  1. Navigieren Sie zu der Liste, die Sie anpassen möchten.
  2. Wählen Sie unter Listentools die Registerkarte Liste.

  3. Wählen Sie Ansicht ändern.

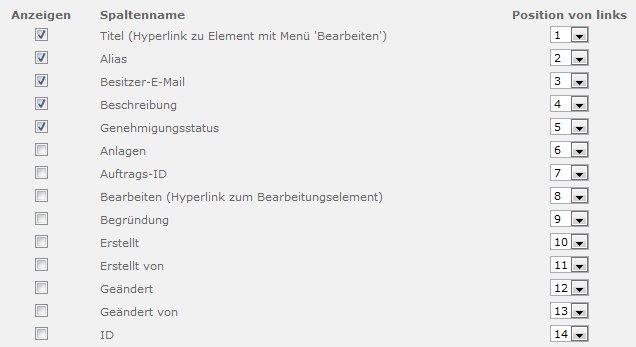

  4. Im Abschnitt Spalten können die Spalten aktiviert, deaktiviert oder neu angeordnet werden. mit dem BDCModelEditor können weitere Spalten hinzugefügt werden.

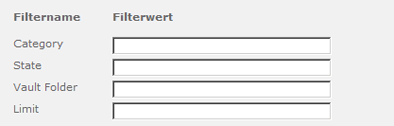

  5. Anhand von Datenquellenfilter können Sie die aus einem Tresor eingehenden Daten filtern.
    • Mit Kategorie können Sie nach Vault-Kategorien filtern.
    • Mit Status können Sie nach dem Status von Vault-Objekten filtern.
    • Mit Vault-Ordner können Sie den Bereich auf einen bestimmten Ordnerzweig beschränken. Das richtige Format lautet:

      $/FirstLevelFolderName/SecondLevelFolderName

    • Mit Grenze legen Sie die Anzahl der von Vault zurückgegebenen Objekte fest.

Konfigurieren der Suchwebsites und Sucheinstellungen in Vault

Administratoren können Sucheinstellungen festlegen und Suchwebsites anpassen, um die Suche nach Daten zu optimieren.

Konfigurieren einer Suchwebsite

    Konfigurieren Sie eine Suchwebsite für Vault, um Dateien in einem Tresor zu suchen.

  1. Melden Sie sich bei der SharePoint-Site an.

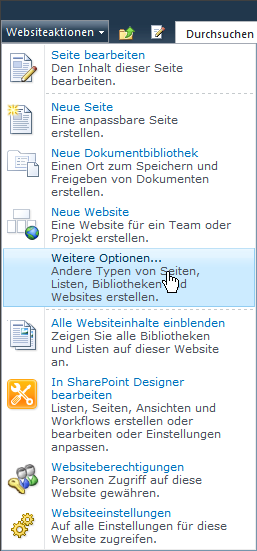

  2. Wählen Sie Websiteaktionen und Weitere Optionen.

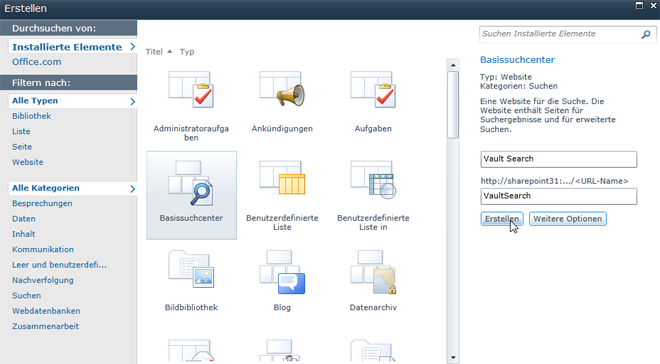

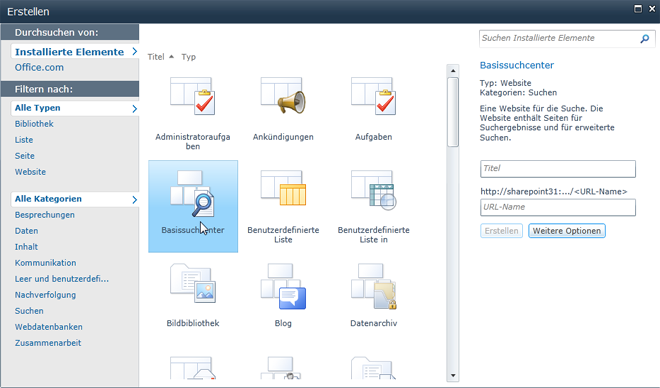

  3. Klicken Sie auf Basissuchcenter. Diese Ansicht erfordert Microsoft Silverlight. Diese Optionen sind ohne Silverlight verfügbar, aber die Benutzeroberfläche sieht möglicherweise anders aus als unten gezeigt.

  4. Nennen Sie ihn Vault-Suche.
  5. Geben Sie im URL-Feld VaultSearch ein.
  6.  Klicken Sie auf Erstellen.

  7. Die neue Suchseite wird geöffnet.
  8. Geben Sie einen zufälligen Wert ein, und führen Sie eine einfache Suche durch. Es werden keine Ergebnisse zurückgegeben, aber Sie werden Seite mit den Suchergebnisse geleitet.
  9. Klicken Sie oben auf der Seite mit den Suchergebnissen auf die Registerkarte Seite, und klicken Sie auf Seite bearbeiten.

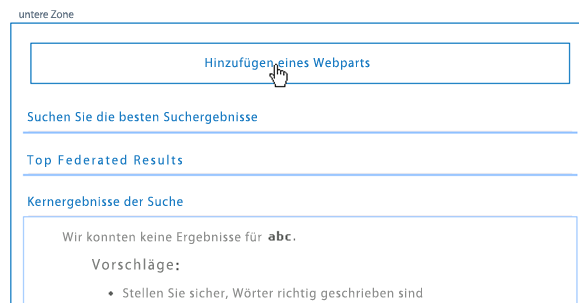

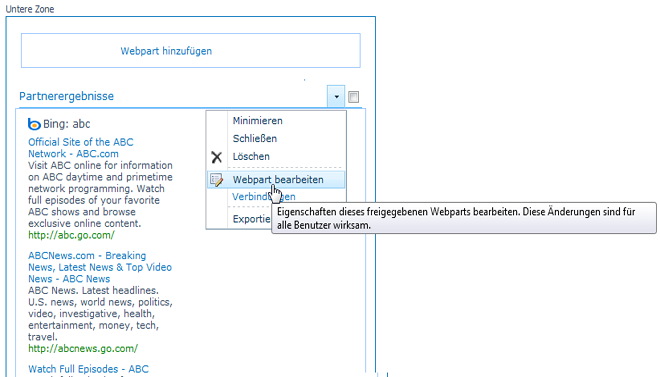

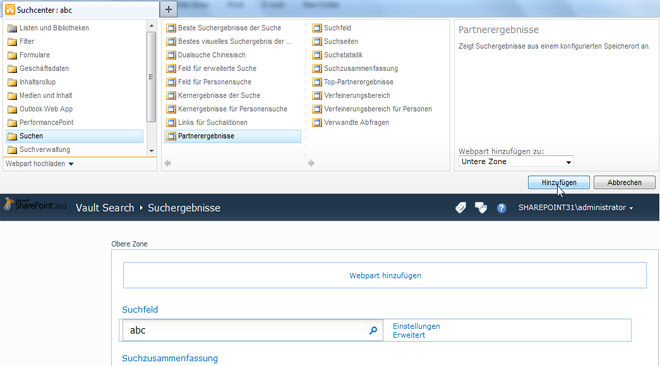

  10. Führen Sie einen Bildlauf bis Untere Zone durch, und klicken Sie auf Webparts hinzufügen.
  11. Klicken Sie im oberen Menü auf Suchen und dann auf Verbundergebnisse. Klicken Sie auf Hinzufügen.

  12. Führen Sie einen Bildlauf zum neuen Part Verbundergebnisse durch. Klicken Sie auf den Menüpfeil, und wählen Sie Webpart bearbeiten.
  13. Gehen Sie zur oberen rechten Ecke der Seite, und suchen Sie die Einstellung Verbundergebnisse.

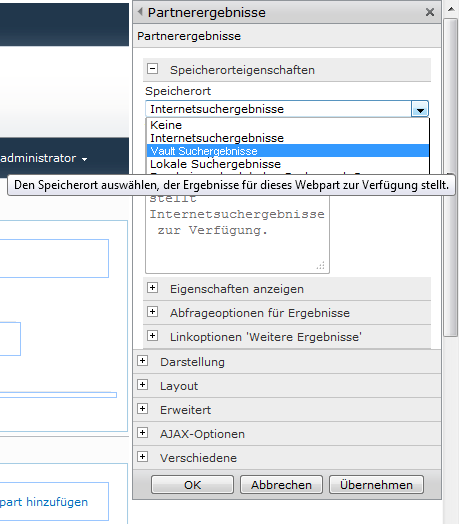

  14. Klicken Sie unter Speicherort auf Vault-Suche.

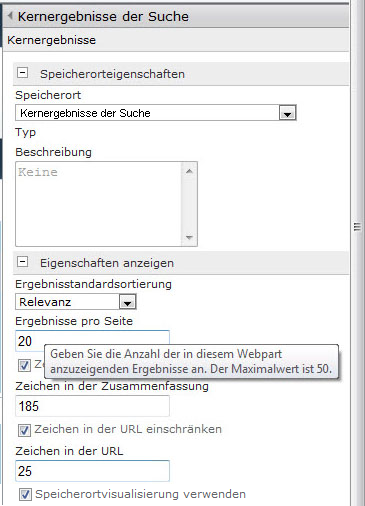

  15. Erweitern Sie den Eintrag Anzeigeeigenschaften und wählen Sie Ergebnisse.

  16. Klicken Sie auf Speichern.

  17. Klicken Sie unten im Bearbeitungsmenü auf OK.

  18.  Klicken Sie oben links auf Bearbeitung beenden, um die Änderungen zu speichern.

Hinzufügen von Vault als die Suchquelle

    Befolgen Sie diese Anweisungen, um Vault als alternative Suchquelle für eine andere Seite auf Ihrer Website festzulegen.

  1. Öffnen Sie die Site, zu der Sie Vault als Suchquelle hinzufügen möchten.

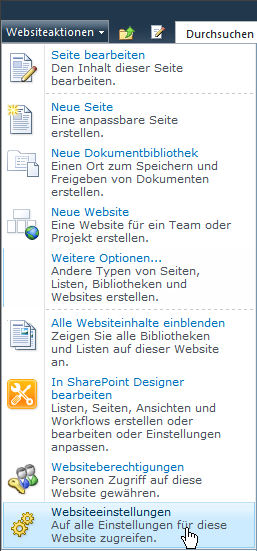

  2. Wählen Sie unter Websiteaktionen die Option Websiteeinstellungen.

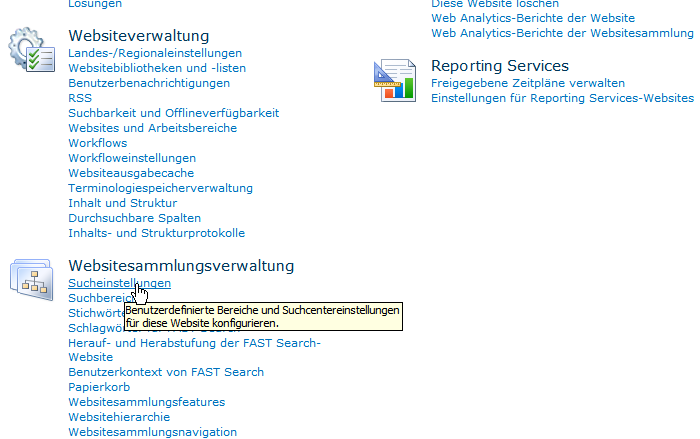

  3. Wählen Sie im Bereich Websitesammlungsverwaltung die Option Sucheinstellungen.

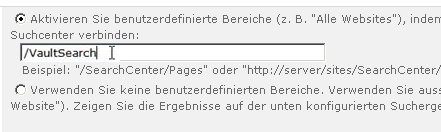

  4. Wählen Sie Benutzerdefinierte Bereiche aktivieren (z. B.
  5. Geben Sie den Namen der Suchwebsite an und stellen Sie einen Schrägstrich voran. Wenn Sie den Namen der Site aus dem vorherigen Schritt verwenden, geben Sie /Vaultsearch ein.

  6. Sie können die Suche anpassen, indem Sie den Dropdownmodus für Suchvorgänge anpassen.
  7. Klicken Sie unten auf OK.
  8. Kehren Sie zur Homepage zurück, und klicken Sie auf Aktualisieren. Beachten Sie den neuen Dropdownmodus für Suchvorgänge. Wenn Sie jetzt Alle Sites wählen, wird zusätzlich zu den anderen konfigurierten Quellen auch Vault durchsucht.

Protokollieren

    SharePoint kann Vault-Fehler protokollieren. Diese Protokolle können über das Feld Produkt in den Meldungsprotokollen auf den Wert Autodesk Vault BCS Connector gesetzt werden. Mit dem kostenlosen Dienstprogramm ULS Viewer von Microsoft (http://archive.msdn.microsoft.com/ULSViewer) kann nach bestimmten Produkten gefiltert werden.

Hinzufügen von Vault als die Suchquelle

Befolgen Sie diese Anweisungen, um Vault als alternative Suchquelle für eine andere Seite auf Ihrer Website festzulegen.

Verwalten von Miniaturansichten

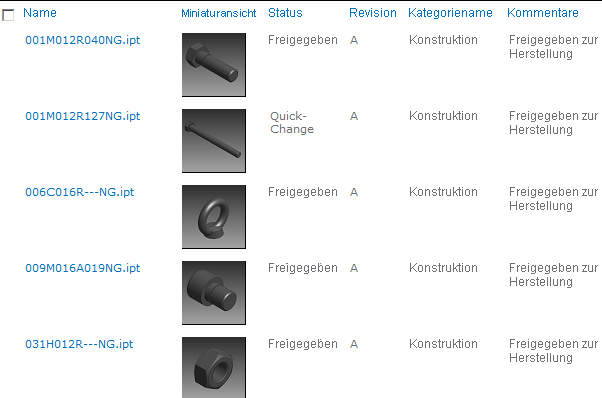

Miniaturansichten auf einer Site erleichtern die Datenverwaltung.

Hinzufügen von Miniaturansichten zu Listen

    Wenn Sie manuell eine SharePoint-Liste erstellen, die auf Vault zugreift, müssen Sie die aspx-Seite bearbeiten, die diese Liste enthält. Kopieren Sie den unten markierten Abschnitt, und fügen Sie ihn ein.

  1. Kopieren:
    disable‐output‐escaping=”yes”

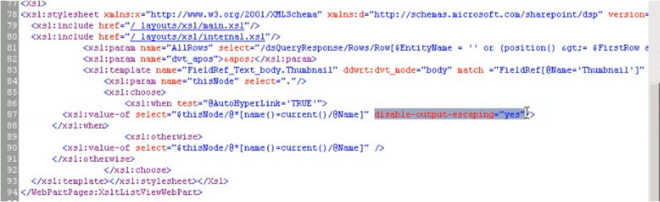

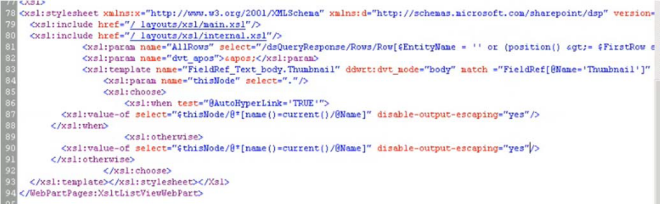

  2. Fügen Sie drei Zeilen nach unten ein, wie hier gezeigt. Das korrekte Ergebnis sind zwei Instanzen der angegebenen Zeile.

Fehlerbehebung für Miniaturansichten

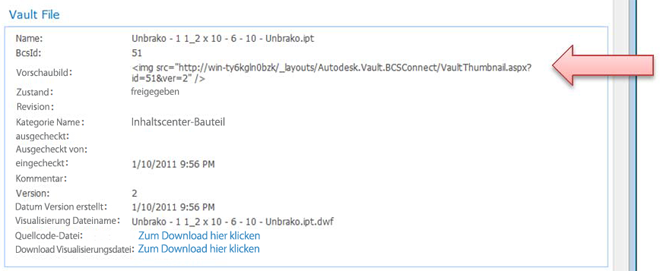

    Wenn Erstellen/Aktualisieren für AdskVaultFile ausgeführt wird (siehe unten), werden die Profilseiten überschrieben, und die Miniaturansichten werden möglicherweise nicht korrekt angezeigt. Damit die Miniaturansichten wieder korrekt angezeigt werden, muss die Profilseite XSL manuell aktualisiert werden. Es gibt eine Reihe von Methoden für die Aktualisierung. Alle Methoden erfordern Kenntnisse im Umgang mit Profilseiten und XSL-Konfigurationen. Der unten aufgeführten Vorgang erfordert Microsoft SharePoint Designer 2010, der online über Microsoft verfügbar ist.

  1. Führen Sie eine Tresorsuche nach Vault-Dateien mit Miniaturansichten durch. Wählen Sie eines der Ergebnisse, um die Profilseite anzuzeigen. Beachten Sie, dass die Miniaturansicht als Zeichenfolge angezeigt wird.

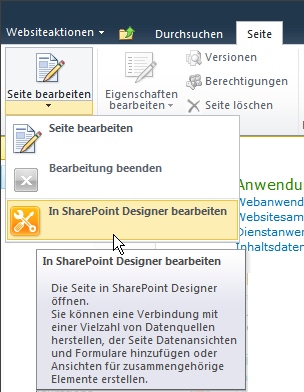

  2. Klicken Sie in SharePoint Designer auf Seite Erweitern Seite bearbeiten, und wählen Sie Seite bearbeiten.

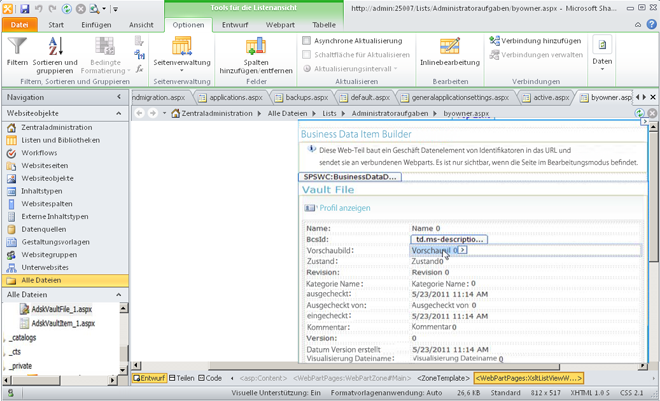

  3. SharePoint Designer öffnet die Profilseite im Bearbeitungsmodus. Wählen Sie die Miniaturansicht.

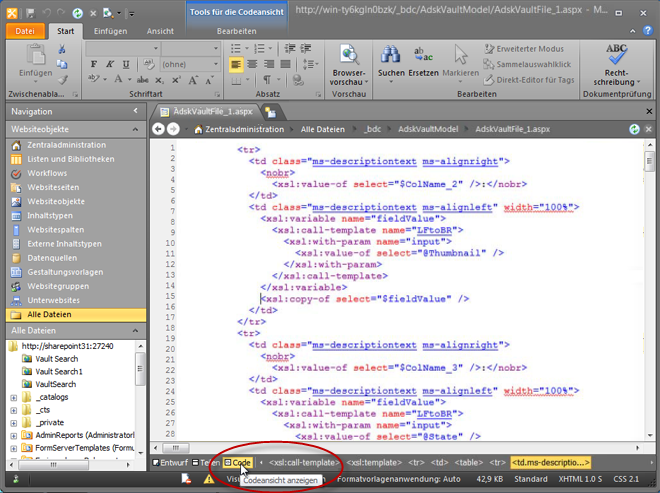

  4. Klicken Sie unten im Bildschirm auf Code. Wenn die folgende Ansicht nicht angezeigt wird, wechseln Sie wieder in den Entwurfsmodus, und wählen Sie erneut Code. Die Schaltfläche Entwurf befindet sich links vom Code.

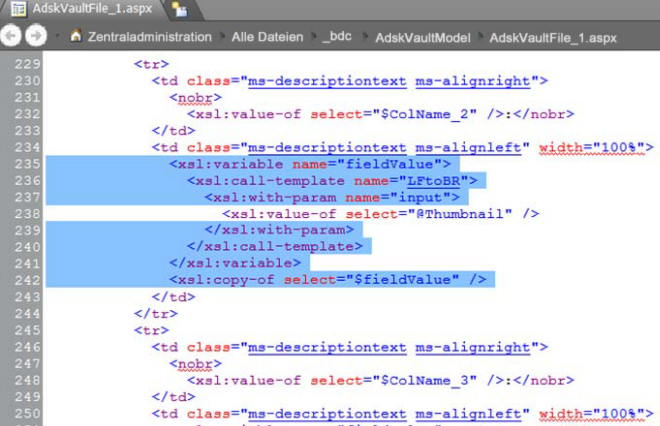

  5. Löschen Sie die folgenden zwei markierten Abschnitte.

  6. Fügen Sie
    disable-output-escaping=”yes”
    nach "@Thumbnail" in der Zeile ein, die nicht gelöscht wurde.

  7. Speichern und schließen Sie SharePoint Designer, und aktualisieren Sie die Profilseite im Browser.

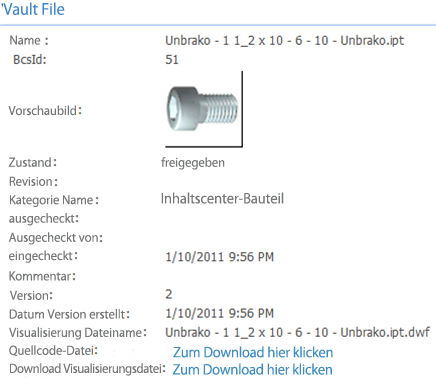

    Die Miniaturansichten sollten nun angezeigt werden.

Hinzufügen von benutzerdefinierten Eigenschaften in SharePoint

Mit der Anwendung Autodesk.BDCModelEditor im Einrichtungsordner können Sie die Liste der Vault-Eigenschaften bearbeiten, die für SharePoint. zur Verfügung gestellt werden. Alle benutzerdefinierten Vault-Eigenschaften (UDPs) können in SharePoint zur Verfügung gestellt werden. Im Folgenden werden die Vorgabeeigenschaften und die Anzeigeeinstellungen für Listen und Profilseiten aufgeführt.

Weitere Informationen finden Sie unter Eigenschaftsverwaltung.

Wissenswertes über BCS-Eigenschaften

Dateieigenschaften Spalten der Listenansicht Profilseite
BDC-Identität
Kategoriename X X
Ausgecheckt   X
Eingecheckt   X
Ausgecheckt von   X
Kommentar   X
Steuerung durch Änderungsauftrag   X
Erstellungsdatum der Version   X
Dateigröße
Statusdefinition
Name X X
Revision X X
Status X X
Miniaturansicht X X
Version   X
Anmerkung: Auf der Profilseite werden Links für das Herunterladen von Quell- und Visualisierungsdateien angezeigt.
Artikeleigenschaften Spalten der Listenansicht Profilseite
BCS-Identität
Titel (Artikel, CO)  X X
Name   X
Anzahl X X
Revision X X
Version   X
Status X X
Kommentar
Beschreibung (Artikel, CO)   X
Ende der Gültigkeit
Start der Gültigkeit
Gültigkeit   X
Eigenschaftenkonformität   X
Entsprechung   X
Steuerung durch Änderungsauftrag   X
Kategoriename X X
Einheiten   X
Zuletzt aktualisiert von   X
Zuletzt nachgeführt   X
Anmerkung: Auf der Profilseite wird ein Link für das Herunterladen einer Visualisierung der primären verknüpften Datei angezeigt.
Eigenschaften des Änderungsauftrags Spalten der Listenansicht Profilseite
BCS-Identität
Titel (Artikel, CO) X X
Name   X
Anzahl X X
Anzahl der Elemente   X
Erstellt von   X
Übermittelt von X X
Erstellungsdatum   X
Änderungsdatum   X
Übermittlungsdatum X X
Fälligkeitsdatum   X
Überprüfungsstatus   X
Stae X X
Beschreibung (Artikel, CO) X X
Zuletzt aktualisiert von   X
Geleast bis   X

Exportieren der Datei AdskVaultModel.bdcm von SharePoint

    Führen Sie diese Schritte aus, um die Datei AdskVaultModel.bdcm aus SharePoint zu exportieren.

  1. Starten Sie SharePoint 2010 Central Administration.
  2. Klicken Sie unter Anwendungsverwaltung auf Dienstanwendung verwalten.
  3. Klicken Sie auf Business Data Connectivity-Dienst.

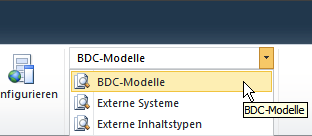

  4. Vergewissern Sie sich, dass im Ansichtsbereich des Werkzeugkastens BCD-Modelle ausgewählt ist.

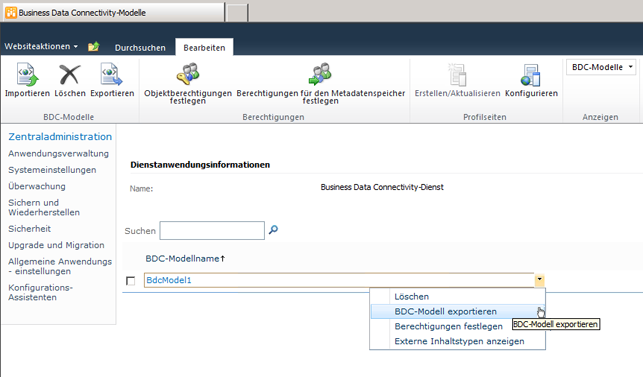

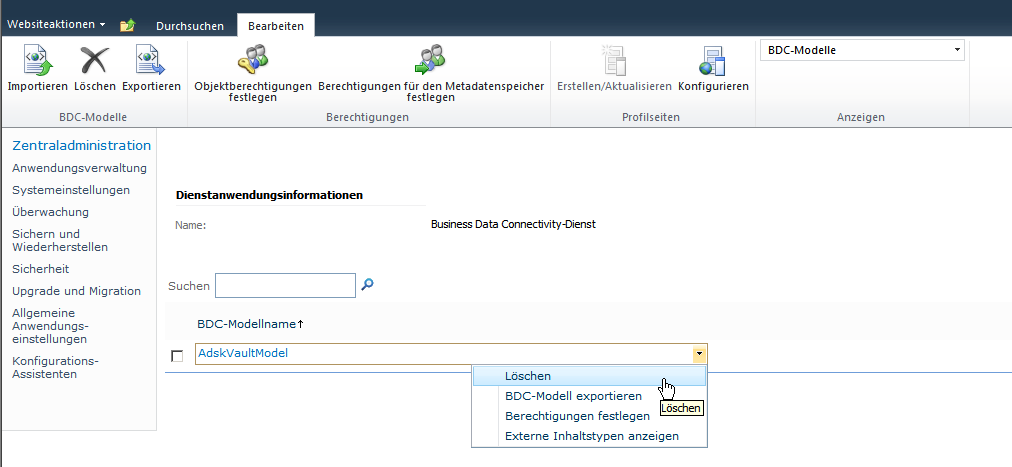

  5. Wählen Sie für das AdskVaultModel die Option Exportieren.

Bearbeiten des BCS-Modells

  1. Ziehen Sie die drei Autodesk.Connectivity-DLLs aus dem Bereitstellungsverzeichnis in den Ordner Windows\Assembly. Dieser Schritt erfordert lokale Administratorrechte.
  2. Doppelklicken Sie auf Autodesk.BDCModelEditor.exe.
  3. Melden Sie sich mit den Tresor-Anmeldedaten an. Der Server kann der Name oder die IP-Adresse des Servers sein.

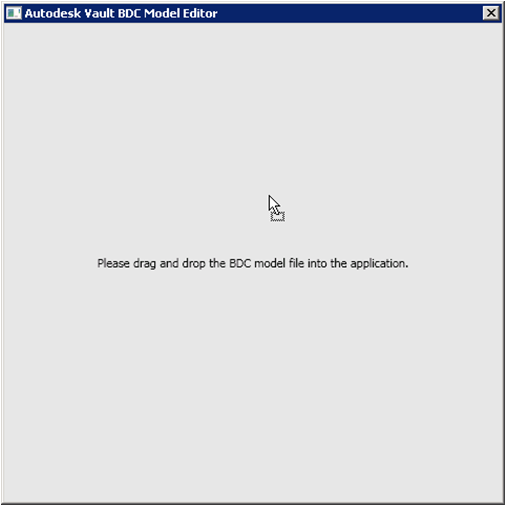

  4. Ziehen Sie AdskVaultModel.bdcm auf den Editor.

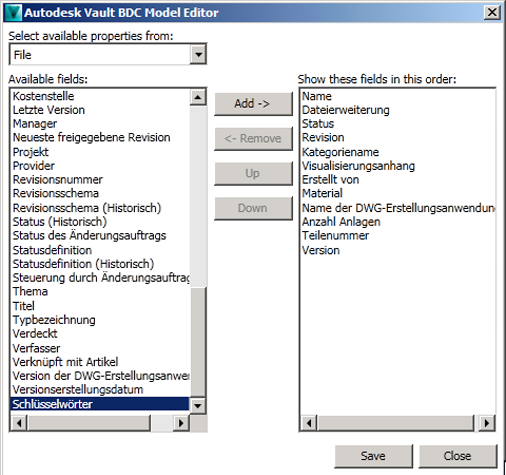

  5. Wählen Sie die gewünschten Vault-Eigenschaften, und fügen Sie sie in der rechten Spalte hinzu (‐>). Vergewissern Sie sich, dass jede Eigenschaft, die Sie entfernen möchten, aus allen Listen und Profilseiten entfernt ist, bevor sie aus dem BCS-Modell entfernt wird.

  6. Speichern und beenden Sie den Vorgang.

Ersetzen von vorhandenen Modellen

    Die geänderte Datei AdskVaultModel.bdcm muss zurück in SharePoint importiert werden, um das vorhandene Modell zu ersetzen.

    Anmerkung: Wenn eine bestehende Einrichtung des Vault Connector aktualisiert werden soll, löschen Sie die bestehende Instanz von AdskVaultModel, bevor Sie den aktualisierten Connector laden.
  1. Starten Sie SharePoint 2010 Central Administration.
  2. Klicken Sie unter Anwendungsverwaltung auf Dienstanwendung verwalten.
  3. Klicken Sie auf Business Data Connectivity-Dienst.
  4. Vergewissern Sie sich, dass im Ansichtsbereich des Werkzeugkastens BCD-Modelle ausgewählt ist.

  5. Löschen Sie das vorhandene AdskVaultModel.

  6. Klicken Sie auf dem Werkzeugkasten auf Importieren.
  7. Suchen Sie im Feld BDC-Modelldatei die aktualisierte Version der exportierten Datei AdskVaultModel.xml, und öffnen Sie sie.

  8. Klicken Sie unten im Bildschirm auf Importieren.
  9. Klicken Sie im Dialogfeld, das über den erfolgreichen Import informiert, auf OK.

    Wiederholen Sie die in den Abschnitten Zugriffsberechtigungen und Konfigurieren des Profils aufgeführten Schritte. Die neuen Eigenschaften können jetzt auf vorhandene Listen angewendet werden, werden jedoch erst angezeigt, wenn sie aktiviert sind.

Publizieren von Tresordaten auf SharePoint 2007

Der SharePoint-Site-Administrator kann Arbeitsabläufe optimieren, indem er Tresordaten auf Sharepoint publiziert. Administratoren können Verzeichnisse erstellen und verwalten, auf denen Tresordaten publiziert werden.

Release-Verfügbarkeit

Die Vault SharePoint-Integration ist für bestimmte Versionen von Autodesk Vault verfügbar. Anhand der folgenden Tabelle können Sie sehen, ob Ihre Version diese Funktion unterstützt.

  2012 2013 2014
Autodesk Vault Basic
Autodesk Vault Workgroup
Autodesk Vault Collaboration
Autodesk Vault Professional

Verwalten von SharePoint-Verzeichnissen

Über den Befehl Pack and Go oder Publizieren auf SharePoint können Sie Tresordaten in einem vorhandenen Microsoft SharePoint-Verzeichnis publizieren. Vor dem Konfigurieren eines Verzeichnisses zum Publizieren müssen Sie in Ihrer SharePoint-Site ein Verzeichnis erstellen.

Anmerkung: Um diesen Vorgang ausführen zu können, sind Administratorrechte erforderlich.
  1. Starten Sie den Autodesk Vault Client.
  2. Klicken Sie auf Extras > Verwaltung > Globale Einstellungen.
  3. Klicken Sie im Dialogfeld Globale Einstellungen auf die Registerkarte Integrationen.
  4. Klicken Sie auf der Registerkarte Integrationen im Abschnitt Publizieren auf SharePoint auf Konfigurieren.

Im Dialogfeld SharePoint-Verzeichnisse konfigurieren werden alle SharePoint-Verzeichnisse aufgelistet, in die Sie publizieren können. Sie haben folgende Möglichkeiten:

  • Konfigurieren eines SharePoint-Verzeichnisses für das Publizieren
  • Bearbeiten eines vorhandenen Verzeichnisses
  • Löschen eines vorhandenen Verzeichnisses

Anmelden bei SharePoint

  1. Geben Sie Ihren Benutzernamen und Ihr Kennwort für die SharePoint-Site ein, auf der Sie publizieren. Vorgabegemäß werden die Anmeldedaten des aktuellen Benutzers verwendet.
  2. Klicken Sie auf OK.

Konfigurieren eines neuen SharePoint-Verzeichnisses

  1. Klicken Sie im Dialogfeld SharePoint-Verzeichnisse konfigurieren auf Neu.
  2. Geben Sie einen Namen für das SharePoint-Verzeichnis ein. Der Verzeichnisname muss eindeutig sein.
  3. Geben Sie den Pfad des vorhandenen SharePoint-Ordners ein. Verwenden Sie zur korrekten Angabe des Pfads die Vorgabenotation für Dateiserver, tauschen Sie dann \ gegen / aus, und fügen Sie am Anfang http: hinzu. Beispiel: \\SharePointServer\Sites\Projekt\Gemeinsame Dokumente\Ordner123 wird zu http://SharePointServer/Sites/Projekt/Gemeinsame Dokumente/Ordner123.
    Anmerkung: Kopien Sie nicht die in Ihrem Webbrowser angezeigte SharePoint-URL-Adresse. Diese URL-Adresse ist kein gültiger Pfad zu einem SharePoint-Ordner, sondern eine kodierte Darstellung des Pfads; eine Verwendung außerhalb des Browsers ist nicht möglich.
  4. Klicken Sie auf OK.
  5. Die SharePoint-Site wird geprüft, um festzustellen, ob der angegebene Pfad vorhanden ist. Sie werden aufgefordert, sich bei der SharePoint-Site anzumelden. Vorgabemäßig werden Ihre aktuellen Konto-Anmeldedaten verwendet. Klicken Sie auf OK. Wenn der angegebene Pfad nicht vorhanden ist, werden Sie aufgefordert, einen gültigen SharePoint-Pfad einzugeben.

Auswählen eines SharePoint-Verzeichnisses

    Auf dem SharePoint-Server muss bereits ein SharePoint-Verzeichnis vorhanden sein, und das SharePoint-Verzeichnis muss im Dialogfeld SharePoint-Verzeichnisse konfigurieren konfiguriert werden. Weitere Informationen finden Sie unter SharePoint-Verzeichnisse konfigurieren.

  1. Wählen Sie in der Liste im Dialogfeld SharePoint-Verzeichnis auswählen ein SharePoint-Verzeichnis aus.
  2. Klicken Sie auf OK.
  3. Sie werden aufgefordert, sich bei der SharePoint-Site anzumelden. Vorgabemäßig werden Ihre aktuellen Konto-Anmeldedaten verwendet. Klicken Sie auf OK.

Bearbeiten eines SharePoint-Verzeichnisses

    Bei einer Änderung des Speicherorts vom SharePoint-Verzeichnis, auf dem Sie publizieren, können Sie den Pfad für das Verzeichnis bearbeiten.

  1. Wählen Sie im Dialogfeld SharePoint-Verzeichnisse konfigurieren ein SharePoint-Verzeichnis aus.
  2. Klicken Sie auf Bearbeiten.
  3. Geben Sie im Dialogfeld SharePoint-Verzeichnis bearbeiten den neuen Pfad des SharePoint-Verzeichnisses ein.
  4. Klicken Sie auf OK.
  5. Die SharePoint-Site wird geprüft, um festzustellen, ob der angegebene Pfad vorhanden ist. Sie werden aufgefordert, sich bei der SharePoint-Site anzumelden. Vorgabemäßig werden Ihre aktuellen Konto-Anmeldedaten verwendet. Klicken Sie auf OK. Wenn der angegebene Pfad nicht vorhanden ist, werden Sie aufgefordert, einen gültigen SharePoint-Pfad einzugeben.

Löschen eines SharePoint-Verzeichnisses

  1. Wählen Sie im Dialogfeld SharePoint-Verzeichnisse konfigurieren ein SharePoint-Verzeichnis aus.
  2. Klicken Sie auf Löschen.

    Das Verzeichnis wird aus dem Dialogfeld SharePoint-Verzeichnisse konfigurieren entfernt.

    Anmerkung: Das SharePoint-Verzeichnis wird nicht gelöscht. Es wird lediglich die Publizierungsverknüpfung zwischen Vault und SharePoint entfernt.

Festlegen eines neuen SharePoint-Verzeichnisses

  1. Geben Sie einen Namen für das SharePoint-Verzeichnis ein. Der Verzeichnisname muss eindeutig sein.
  2. Geben Sie den Pfad des vorhandenen SharePoint-Verzeichnisses ein.
  3. Klicken Sie auf OK.
  4. Die SharePoint-Site wird geprüft, um festzustellen, ob der angegebene Pfad vorhanden ist. Sie werden aufgefordert, sich bei der SharePoint-Site anzumelden. Vorgabemäßig werden Ihre aktuellen Konto-Anmeldedaten verwendet. Klicken Sie auf OK. Wenn der angegebene Pfad nicht vorhanden ist, werden Sie aufgefordert, einen gültigen SharePoint-Pfad einzugeben.
