SERIE (comando)

Crea copie di oggetti disposti in un modello.

È possibile creare copie degli oggetti in una serie rettangolare, polare o lungo la traiettoria con spaziatura regolare.

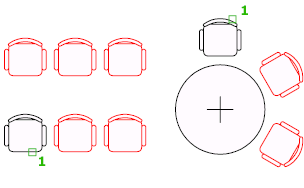

Dopo aver selezionato gli oggetti che si desidera duplicare, denominati oggetti di origine, è possibile scegliere il modello di disposizione. Sono disponibili tre tipi di serie:

Rettangolare

Distribuisce copie dell'oggetto selezionato in qualsiasi combinazione di righe, colonne e livelli.

Percorso

Distribuisce uniformemente copie dell'oggetto selezionato lungo una traiettoria o parte di una traiettoria.

Polare

Distribuisce in modo uniforme copie dell'oggetto in un modello circolare attorno a un punto centrale o a un asse di rotazione.

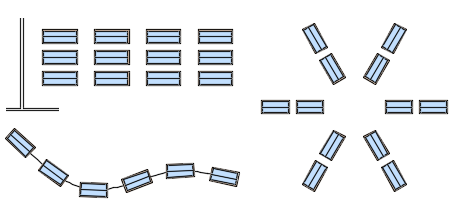

Se applicate per la disposizione di tabelle di visualizzazione, le serie potrebbero avere il seguente aspetto:

Ogni componente della serie è definito elemento e può essere costituito da diversi oggetti. È inoltre possibile specificare un blocco come oggetto di origine di una serie.

Serie associative e non associative

È disponibile un'opzione del comando SERIE che consente di scegliere se una serie per default è di tipo associativo o non associativo.

• Le serie associative presentano il vantaggio di poter essere facilmente modificate in un secondo momento. Gli elementi della serie sono contenuti in un singolo oggetto serie, simile a un blocco. In una serie associativa è possibile modificare il numero degli elementi e la relativa spaziatura. È possibile modificare le proprietà della serie, ad esempio la spaziatura o il numero di elementi, mediante gli appositi grip o la tavolozza Proprietà.

• Al termine del comando SERIE, le serie non associative diventano oggetti indipendenti.

Modificare gli elementi in una serie associativa

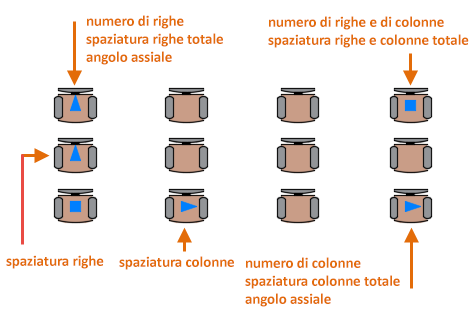

Con le serie associative, è possibile apportare modifiche direttamente con i grip, con le opzioni di menu visualizzate quando si posiziona il puntatore del mouse su un grip oppure mediante il comando MODIFSERIE nella scheda contestuale o alla riga di comando. Di seguito, ad esempio, sono indicati i controlli principali per una serie rettangolare di sedie. Le serie lungo traiettoria e quelle polari presentano controlli analoghi.

Dopo aver creato una serie associativa, è comunque possibile modificarne gli elementi come segue:

Modificare un elemento di origine della serie. Tutte le istanze dell'elemento di origine verranno aggiornate automaticamente. Rimuovere uno o più elementi di una serie.

Sostituire uno o più elementi della serie con gli oggetti selezionati. È inoltre possibile aggiungere o eliminare oggetti associati all'elemento della serie. In questo esempio, la prima colonna delle tabelle di visualizzazione è stata sostituita da una versione più breve e due delle tabelle nella prima riga sono state eliminate.

Anche in seguito a queste modifiche, la serie rimane di tipo associativo e la spaziatura e gli angoli tra gli elementi possono comunque essere modificati in modo dinamico con una singola operazione.
