CIMA (comando)

Smussa o cima gli spigoli di due oggetti 2D o le facce adiacenti di un solido 3D. Uno smusso o una cima è una linea angolata che incontra i punti finali di due oggetti 2D dritti.

Le distanze e gli angoli specificati vengono applicati nell'ordine con il quale vengono selezionati gli oggetti.

Creazione di cime 2D

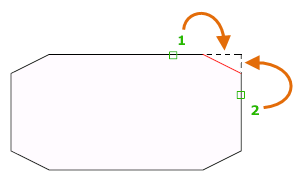

È possibile definire uno smusso o una cima mediante la selezione di due oggetti degli stessi tipi di oggetto o di tipi differenti: linee, polilinee, raggi e xlinee.

Se i due oggetti selezionati si trovano sullo stesso layer, la linea definita viene creata su tale layer. Altrimenti, la linea viene creata sul layer corrente. Il layer influisce sulle proprietà degli oggetti, compresi il colore e il tipo di linea.

Vengono visualizzati i seguenti messaggi di richiesta quando si crea una cima 2D.

Prima linea

Selezionare il primo dei due oggetti o il primo segmento di linea di una polilinea 2D per definire la cima.

Selezionare la seconda linea o selezionare la linea tenendo premuto MAIUSC per applicare l'angolo

Selezionare il secondo oggetto o segmento di linea di una polilinea 2D per definire la cima.

È anche possibile tenere premuto il tasto MAIUSC prima di selezionare il secondo oggetto o segmento di linea di una polilinea 2D per estendere o tagliare gli oggetti selezionati per formare un angolo acuto. Mentre si tiene premuto MAIUSC, viene assegnato un valore temporaneo pari a zero ai valori dell'angolo e della distanza di cimatura correnti.

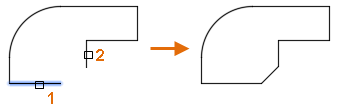

Se gli oggetti selezionati sono segmenti di linea retta di una polilinea 2D, i segmenti di linea possono essere adiacenti l'uno con l'altro o separati da un altro segmento. Quando i segmenti selezionati sono separati da un segmento, il segmento che li separa viene rimosso e sostituito con la cima.

Annulla

Annulla l'azione precedente nel comando.

Polilinea

Inserisce una linea di cimatura in corrispondenza di ogni vertice di una polilinea 2D dove si intersecano due segmenti di linea retta. Le linee di cimatura diventano nuovi segmenti della polilinea, a meno che l'opzione Taglia non sia impostata su NoTaglia.

Distanza

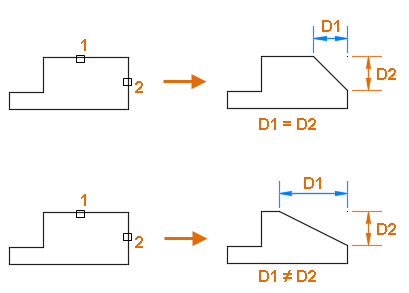

Imposta le distanze di cimatura tra i punti intersecanti del primo e del secondo oggetto.

Se entrambe le distanze vengono impostate su zero, i segmenti di linea o gli oggetti selezionati vengono estesi o tagliati in modo che si intersechino.

Angolo

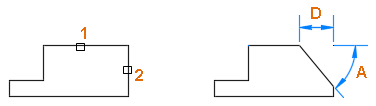

Imposta la distanza di cimatura dal punto intersecante degli oggetti selezionati e l'angolo XY dal primo oggetto o segmento di linea.

Se entrambi i valori vengono impostati su zero, i segmenti di linea o gli oggetti selezionati vengono estesi o tagliati in modo che si intersechino.

Ritaglio

Controlla se gli oggetti selezionati vengono tagliati in modo da intersecare i punti finali della linea di cimatura.

• Taglia. I segmenti di linea o gli oggetti selezionati vengono tagliati in modo da intersecare i punti finali della linea di cimatura. Se i segmenti di linea o gli oggetti selezionati non si intersecano con la linea di cimatura, vengono estesi o tagliati prima che sia stata aggiunta la linea di cimatura.
• NoTaglia. I segmenti di linea o gli oggetti selezionati non vengono tagliati prima che sia stata aggiunta la linea di cimatura.

Metodo

Controlla il modo in cui la linea di cimatura viene calcolata dal punto intersecante dei segmenti di linea o degli oggetti selezionati.

• Distanza. La linea di cimatura è definita da due distanze.
• Angolo. La linea di cimatura è definita da una distanza e un angolo.

Multiplo

Consente di smussare più gruppi di oggetti.
