Linee di rilievo

Gli oggetti Linea di rilievo controllano la direzione di pendenza dei triangoli di superficie per lo scopo del drenaggio. Tutti i triangoli nella zona tenteranno di inclinarsi allontanandosi dalla linea di rilievo più vicina, a meno che non vengano sostituiti dalla pendenza di una zona di superficie allineata.

Le linee di rilievo devono essere geometrie aperte e non formare un circuito chiuso.

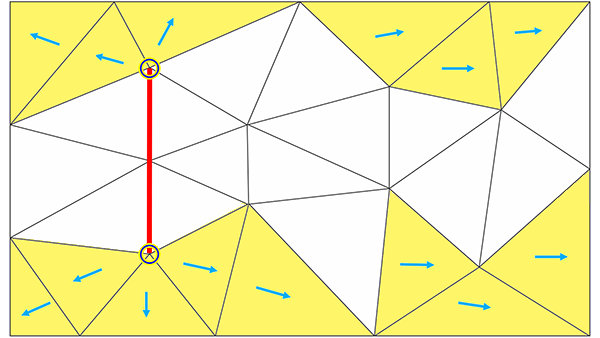

Quando si progettano linee di rilievo, è importante comprendere il loro funzionamento nel processo di ottimizzazione. Nell'esempio semplificato seguente, qualsiasi triangolo con un centroide che si trova sopra o sotto un punto finale della linea di rilievo si allontana dal punto.

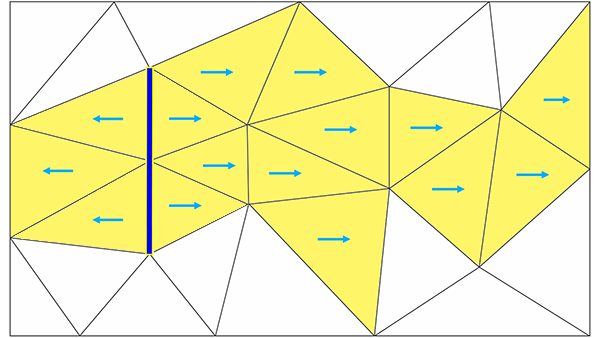

Qualsiasi triangolo con centroidi che non si trova al di sopra o al di sotto dei punti finali della linea, si inclinerà perpendicolarmente rispetto linea di rilievo.

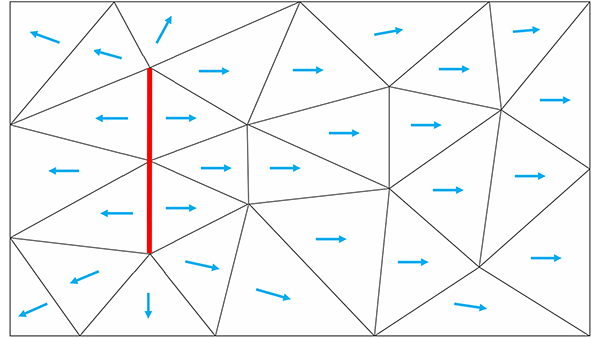

In questo esempio, l'intento della scarpata è simile a quello mostrato di seguito.

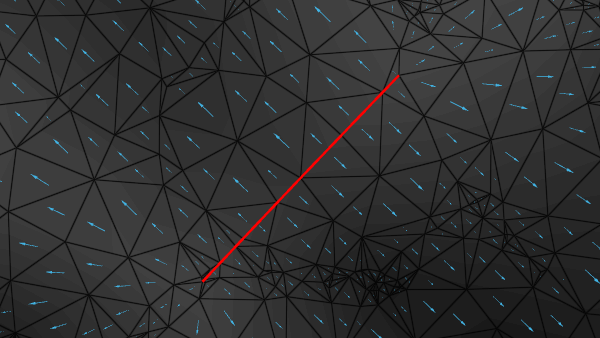

Utilizzando il tema Wireframe e i vettori di direzione idrologia nella barra degli strumenti Visualizzazione, è possibile vedere meglio in che modo Grading Optimization tenterà di risolvere la scarpata superficie per le linee di rilievo.
