Esercitazione: aggiunta manuale di giunti

Quando si utilizza una strategia dal particolare al generale, i componenti in un assieme vengono resi tra loro indipendenti prima di essere inseriti nello stesso progetto. Quando sono nello stesso progetto, è possibile posizionare correttamente i componenti e aggiungere manualmente giunti per definire in che modo si spostano i componenti uno rispetto all'altro.

In questa esercitazione si apprenderà come aggiungere giunti ai componenti di un assieme morsetto per controllare come si sposta il morsetto.

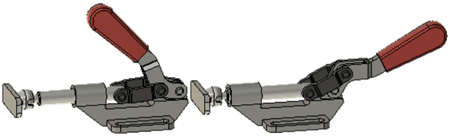

Morsetto con tutti i componenti assemblati e con giunti che rappresentano come la parte si sposta

Prerequisiti

1. Fare clic su Pannello dati > Nuovo progetto e accedere al progetto Giunti manuali per creare una cartella di progetto. Il morsetto verrà assemblato in questo progetto.
2. Fare clic su Pannello dati > Esercitazione di base > 06 - Assiemi. Fare doppio clic per aprire le seguenti parti:
   • Base
   • Morsetto
   • Connettore
   • Grip
   • Leva
   • Albero
3. Fare clic su File > Salva con nome e salvare ciascuna delle parti nel progetto Giunti manuali.
4. Chiudere tutte le parti dopo averle salvate nella nuova posizione.
5. Fare doppio clic sul progetto Giunti manuali per aprirlo e verificare che i file si trovino nel progetto.
6. Assicurarsi che un nuovo progetto senza titolo sia aperto.
7. Fare clic su Salva per salvare il progetto con il nome Giunti morsetto nella posizione Giunti manuali.
