Generazione di un percorso utensile Orizzontale

1. Nella barra degli strumenti dell'area di lavoro Produzione, fare clic su Fresatura > 3D > Orizzontale.

   Viene visualizzata la finestra di dialogo Orizzontale.

2. Nella scheda Utensile, fare clic su Seleziona per scegliere un utensile. Nel riquadro a sinistra della finestra di dialogo, nella Libreria di Fusion, selezionare un utensile dalla libreria degli utensili di esempio.

   Suggerimento: Le frese toriche per finitura e le frese con punta sferica sono le più adatte per i percorsi utensile di finitura Orizzontale.



3. Nella scheda Geometria, è possibile contenere l'area del percorso utensile con una Boundary di lavorazione e quindi selezionare lo spigolo o lo schizzo che rappresenta l'area da lavorare. Se non viene effettuata alcuna selezione, verrà valutato per la lavorazione l'intero modello all'interno della casella Materiale grezzo definita.

4. Nella scheda Passaggi, attivare Passo laterale manuale per regolare la spaziatura di taglio. Quando è disattivata, Fusion imposterà una distanza passo laterale di default. La distanza deve essere inferiore all'area piana nella parte inferiore dell'utensile.

5. Passaggi facoltativi:

   • Per modificare il modello del taglio, attivare il parametro Utilizza lavorazione spirale con morphing.

   • Per creare solo tagli concordi o solo tagli discordi, impostare il parametro Direzione.

   • Per creare più profondità Z, attivare il parametro Profondità multiple.

   • Per ridurre le dimensioni del programma NC, abilitare l'opzione Ammorbidimento.

6. Fare clic su OK.

Il percorso utensile viene generato.

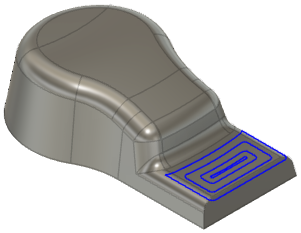

Percorso utensile Orizzontale sull'area piana.

Quando l'area piana crea un ripiano, l'utensile di taglio si sposta oltre le aree piane per sgrossare gli spigoli.
