Ottimizzazione passate parallele
Questa lavorazione fa parte di un'estensione. Le estensioni sono un modo flessibile per accedere a funzionalità aggiuntive in Fusion. Ulteriori informazioni.
Nella barra degli strumenti dell'area di lavoro Produzione, fare clic su Fresatura > 3D > Ripido e bassa pendenza
.Viene visualizzata la finestra di dialogo Ripido e bassa pendenza.
Completare i passaggi necessari per selezionare un utensile, definire eventuali boundary di lavorazione e impostare le altezze.
Nella scheda Passate, impostare Angolo soglia su 90 gradi. In questo modo vengono generate solo passate a bassa pendenza sul modello.
Nel gruppo Passate bassa pendenza, dal menu a discesa Tipo, selezionare Parallelo. Viene visualizzata la casella di controllo Passate perpendicolari ottimizzate.
Fare clic sulla casella di controllo Passate perpendicolari ottimizzate.
Specificare un valore Passo laterale.
Fare clic su OK per generare il percorso utensile.

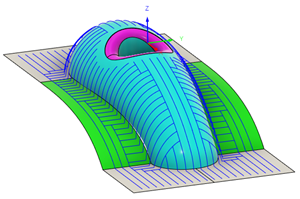

Viene generato un percorso utensile ripido e bassa pendenza con solo passate parallele, che sono state ottimizzate per includere anche passate eseguite perpendicolarmente in aree ripide.
