Evitare collisioni durante la foratura

La prevenzione collisioni nella foratura aiuta a produrre percorsi utensile più sicuri, riducendo le possibilità di collisione:

• Per evitare collisioni tra il gambo o la pinza e la parte, utilizzare le impostazioni Gambo e pinza nella scheda Utensile.
• Per evitare collisioni tra la parte di taglio dell'utensile e la parte quando si eseguono movimenti di giunzione, utilizzare le impostazioni Criteri di ritrazione nella scheda Collegamento.

Utilizzo della prevenzione collisioni per la foratura

1. Nella barra degli strumenti dell'area di lavoro Produzione, selezionare Fresatura > Foratura > Punta. Viene visualizzata la finestra di dialogo Punta.

2. Nella scheda Utensile, selezionare la casella di controllo Gambo e pinza.

3. Dal menu a discesa Modalità gambo e pinza, selezionare l'azione da eseguire in caso di possibile collisione tra il gambo o la pinza e la parte. Ad esempio, selezionando Ignora fori in collisione si rimuovono dal percorso utensile tutti i fori in cui è stata rilevata una collisione.

4. Immettere un valore in Distanza di sicurezza gambo.

5. Immettere un valore in Distanza di sicurezza pinza.

6. Nella scheda Collegamento, verificare che la casella di controllo Ignora tallonamenti sia deselezionata. Vengono visualizzate le impostazioni Criteri di retrazione e Distanza di sicurezza.

   Importante: Per accelerare i tempi di calcolo, è utile che nella fase iniziale di programmazione l'opzione Ignora tallonamenti sia selezionata. Tuttavia, prima di finalizzare il percorso utensile, si consiglia di deselezionare questa opzione e di verificare la presenza di tallonamenti.

7. Dal menu a discesa Criteri di retrazione, selezionare Evita collisioni.

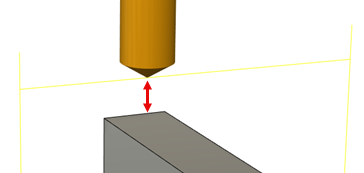

8. Specificare una Distanza di sicurezza per mantenere l'utensile lontano dalle superfici della parte durante i movimenti di giunzione.



9. Programmare il resto dell'operazione di foratura, quindi fare clic su OK.
