Creare una serie del percorso utensile lineare

linear pattern toolpath example

  1. Creazione delle operazioni per una singola lavorazione o la parte di cui si vuole creare una serie.

  2. Aggiungere le operazioni ad una nuova cartella del browser facendo clic con il pulsante destro del mouse e selezionando Aggiungi a nuova serie dal menu contestuale a comparsa. In alternativa, dalla barra degli strumenti Produzione, selezionare Setup > Nuova serie pattern icon per visualizzare la finestra di dialogo Serie.

  3. Selezionare Serie lineare dal menu a discesa Tipo di serie (impostazione di default).

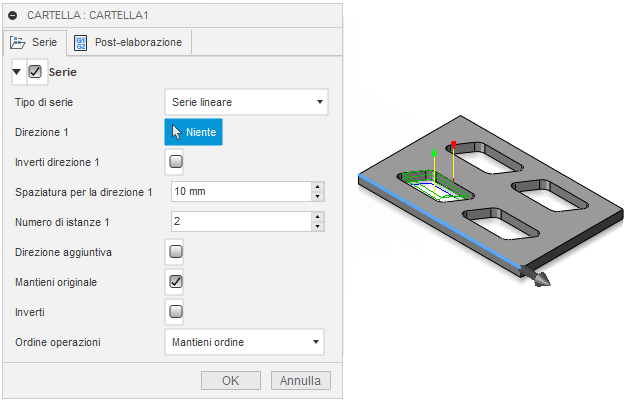

  4. Fare clic sul pulsante Direzione 1 e selezionare uno spigolo retto o una linea dello schizzo nella direzione in cui le operazioni devono essere disposte in serie.

    folder dialog pattern tab - direction 1

  5. Se necessario, attivare la casella di controllo Inverti direzione 1 per invertire la direzione della serie.

  6. Nel campo Spaziatura per la direzione 1, inserire la distanza per la serie.

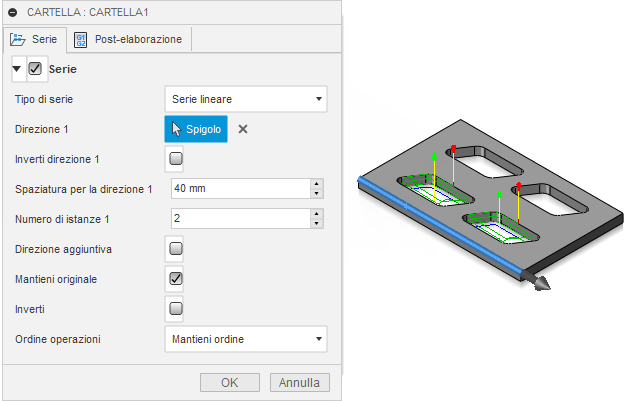

  7. Nel campo Numero di istanze 1, inserire il numero di volte in cui le operazioni devono essere disposte in serie in questa direzione.

    folder dialog pattern tab - number of instances 1

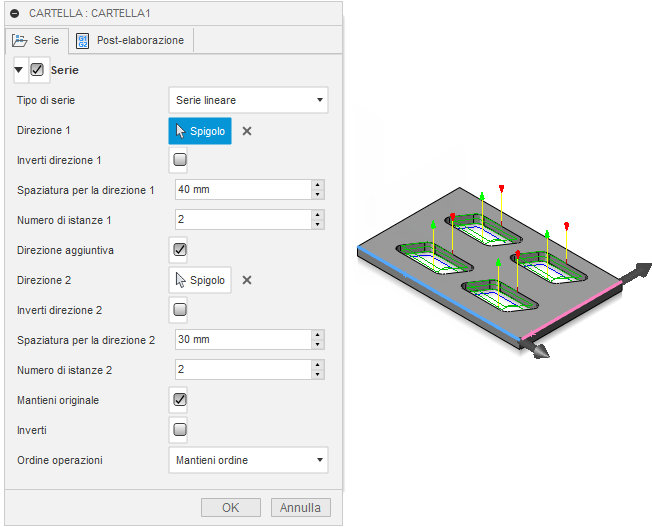

  8. Per applicare la serie in una seconda direzione, attivare la casella di controllo Direzione aggiuntiva.

  9. Ripetere i passaggi da 4 a 7 per Direzione 2.

    folder dialog pattern tab - done

  10. Infine, dal menu a discesa Ordine operazioni, scegliere se la serie deve riordinare le operazioni in base all'utensile o all'operazione oppure se deve essere mantenuto l'ordine delle operazioni all'interno della serie.

Pagina principale: Serie per percorsi utensile
