Ammorbidimento dell'asse dell'utensile
Questa lavorazione fa parte di un'estensione. Le estensioni sono un modo flessibile per accedere a funzionalità aggiuntive in Fusion. Ulteriori informazioni.
Una macchina utensile utilizza uno o più assi rotativi per fornire capacità con più di tre assi (ad esempio, lavorazione a quattro e cinque assi). Gli assi rotativi sono utilizzati durante la lavorazione con un percorso utensile multi-asse.
Immettere una Distanza di ammorbidimento per specificare la distanza su cui è possibile uniformare eventuali movimenti improvvisi degli assi rotativi.
Per ottenere un movimento di rotazione uniforme, mentre l'utensile esegue la transizione sulla distanza di ammorbidimento, l'angolo massimo di cui l'asse dell'utensile può deviare rispetto alla Modalità primaria viene impostato da Angolo di ammorbidimento. In genere, più grandi sono i parametri Distanza di ammorbidimento e Angolo di ammorbidimento, più graduale sarà la transizione e, di conseguenza, migliore la finitura della superficie.
Distanza di ammorbidimento
La Distanza di ammorbidimento è la distanza prima e dopo un'area di un modello in cui gli assi rotativi della macchina devono muoversi per modificare l'angolo o la direzione di inclinazione dell'utensile.
Un esempio di applicazione dell'ammorbidimento è un angolo esterno di una parte, come mostrato nell'animazione sottostante. Le linee gialle lungo tutto il segmento del percorso utensile rappresentano un cambiamento nella direzione dell'asse utensile o nell'angolo di inclinazione.
Nell'animazione sottostante, l'aumento della Distanza di ammorbidimento indica che l'utensile può regolare il suo movimento su una distanza maggiore per arrivare ad un orientamento idoneo per l'angolo.
 |
 |

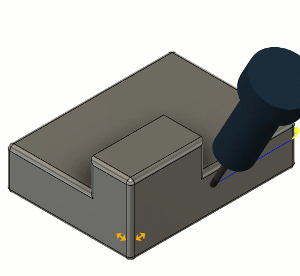

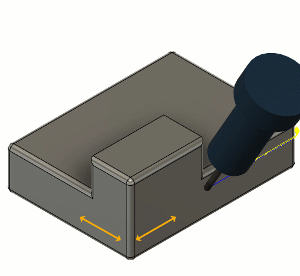

| Distanza di ammorbidimento = 5 mm | Distanza di ammorbidimento = 50 mm |
| Transizione improvvisa in corrispondenza dell'angolo | Transizione più uniforme prima e dopo l'angolo |
Angolo di ammorbidimento
Il parametro Angolo di ammorbidimento specifica l'angolo massimo di deviazione dell'asse utensile rispetto alla sua Modalità primaria per fornire transizioni uniformi durante il movimento lungo la distanza di ammorbidimento. Il parametro Angolo di ammorbidimento viene applicato quando si verifica una modifica negli assi A e C o B e C della macchina.
Nell'esempio di segmento del percorso utensile sottostante, l'utensile dispone di un orientamento iniziale e finale (controllato dall'impostazione Modalità primaria). Concettualmente, se non viene applicato alcun ammorbidimento, l'asse utensile eseguirà una modifica angolare improvvisa tra la posizione 2 e la posizione 3.
Quando si verifica una modifica angolare improvvisa (tra le posizioni 2 e 3), gli assi della macchina utensile accelerano e decelerano rapidamente. Questo determina una sosta dell'utensile sulla parte che causa una finitura superficie indesiderata.

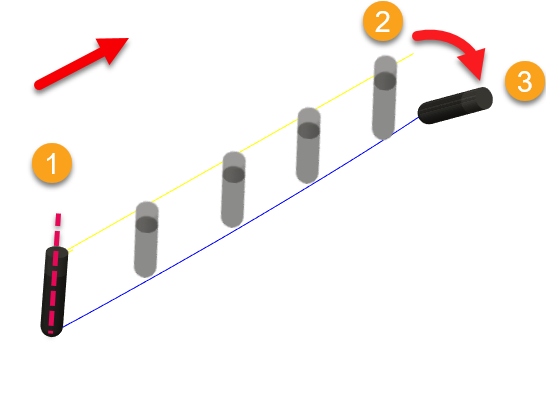

1 - Orientamento iniziale a causa di un'impostazione Modalità primaria.
2 - Posizione dell'utensile prima di una variazione improvvisa dell'angolo di inclinazione.
3 - Orientamento finale a causa di un'impostazione Modalità primaria.
L'asse utensile si regola automaticamente sulla distanza di ammorbidimento e devia di un angolo piano massimo rispetto al suo orientamento iniziale.
 |
 |
| 1 - Distanza di ammorbidimento = 30 mm | 1 - Distanza di ammorbidimento = 30 mm |

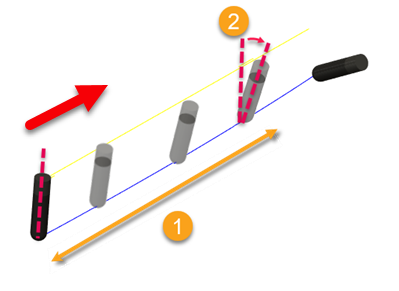

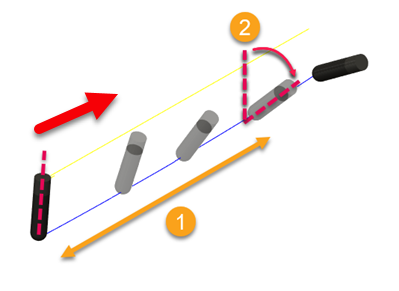

| 1 - Angolo di ammorbidimento = 5 gradi | 1 - Angolo di ammorbidimento = 45 gradi |
| Transizione improvvisa | Transizione più uniforme |
