Le opzioni nell'elenco Modalità asse utensile consentono di specificare il comportamento principale dell'asse utensile per la lavorazione multi-asse.

• Verticale: l'asse utensile si allinea automaticamente all'orientamento utensile specificato.

• Lungo e perpendicolare alla traiettoria: consente di inclinare l'asse utensile specificando gli angoli lungo la traiettoria e perpendicolare alla traiettoria. Un angolo lungo la traiettoria inclina l'utensile nella direzione di taglio. Un angolo perpendicolare alla traiettoria inclina l'utensile lateralmente in relazione alla direzione di taglio. Un angolo lungo la traiettoria e perpendicolare alla traiettoria pari a 0 consente di allineare l'asse utensile in modo che sia sempre perpendicolare alla geometria di superficie sottostante. L'asse utensile cambia insieme alla superficie che si sta lavorando, per essere certi che la lavorazione continui a essere perpendicolare alla parte. Se si seleziona questa opzione, è possibile specificare le impostazioni per aumentare l'efficienza di lavorazione.

  Nota Lungo e perpendicolare è attualmente disponibile solo per la strategia Ripido e bassa pendenza.

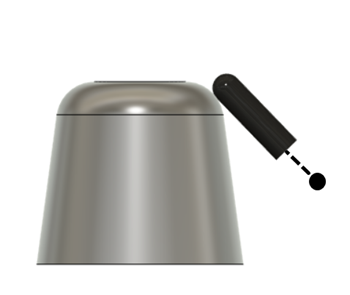

• Da punto: l'estremità dell'utensile ruota sempre allontanandosi da un punto.

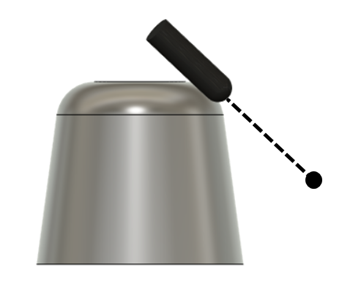

• A punto: l'estremità dell'utensile ruota sempre verso un punto.

• Da curva: l'estremità dell'utensile ruota sempre allontanandosi da una curva/linea.

• A curva: l'estremità dell'utensile ruota sempre verso una curva/linea.

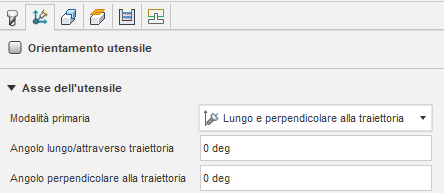

Lungo e perpendicolare

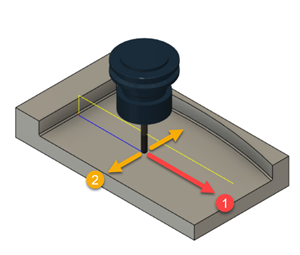

È possibile specificare due angoli diversi - Lungo traiettoria e Perpendicolare alla traiettoria. Il parametro Angolo lungo la traiettoria utensile viene applicato nella direzione di spostamento dell’utensile e il parametro Angolo perpendicolare alla traiettoria viene applicato perpendicolarmente alla direzione di spostamento.

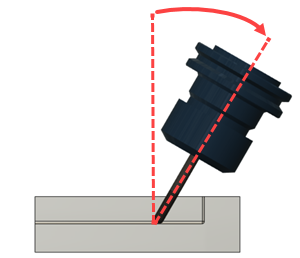

• Angolo lungo/attraverso traiettoria: consente di inclinare l'asse utensile in avanti o all'indietro con riferimento alla direzione di spostamento. L'utilizzo di un Angolo lungo/attraverso traiettoria consente di evitare la lavorazione con il centro di un utensile sferico. Un Angolo lungo la traiettoria utensile di 15° viene in genere utilizzato per garantire che la lavorazione venga eseguita con i taglienti effettivi di un utensile sferico. L'inclinazione dell'utensile nella direzione di spostamento è spesso definita come Anticipo. L'inclinazione dell'utensile nella direzione opposta a quella di spostamento è spesso definita come Ritardo.

• Angolo perpendicolare alla traiettoria: consente di inclinare l'utensile di lato con riferimento alla direzione di spostamento.

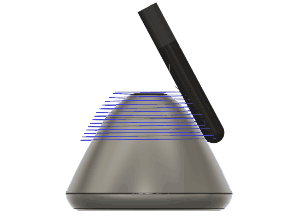

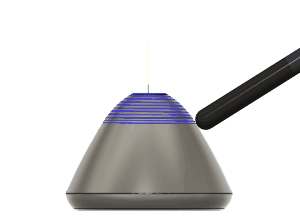

Durante la lavorazione di una superficie convessa su una parete ripida, è possibile specificare un Angolo perpendicolare alla traiettoria diverso da zero per inclinare l'utensile più vicino alla parte, in modo da poter lavorare con una lunghezza superiore a quella del tagliente dell'utensile. L'utilizzo di una lunghezza superiore a quella del tagliente dell'utensile consente di lavorare utilizzando valori passo in Z più grandi, con conseguente riduzione del tempo di lavorazione.

Da punto, A punto, Da curva e A curva

Utilizzare le impostazioni Da punto, A punto, Da curva e A curva per fornire un controllo aggiuntivo di lavorazione delle aree a cui è difficile accedere con un utensile. È possibile utilizzare la geometria esistente su un modello o disegnare un punto, una linea o una curva per guidare l'asse utensile in modo che ruoti verso la lavorazione o allontanandosi dalla stessa.

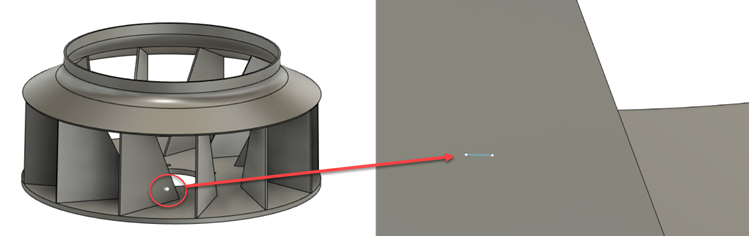

Nell'esempio sottostante, l'utensile taglia una paletta di un ventilatore che sarebbe altrimenti difficile da lavorare senza inclinare l'asse utensile.

Il percorso utensile che consente all'utensile di accedere alla paletta completa viene programmato utilizzando un'opzione Da curva nell'elenco Modalità primaria utilizzando una linea che viene disegnata nell'area di lavoro Progettazione e selezionata come la Curva di guida.
