Progettazioni configurate

Una Progettazione configurata è un documento di progettazione di Fusion contenente due o più Configurazioni definite nella Tabella di configurazione.

È possibile creare una Progettazione configurata da zero o convertire una progettazione esistente.

Nota: Se si lavora in un hub con modifica collaborativa, passare a questa sezione. Verificare la presenza di questa icona accanto al nome dell'hub per confermare che la modifica collaborativa è disponibile. Informazioni sulla modifica collaborativa.

Conversione di Progettazioni standard in Progettazioni configurate

Quando si converte una Progettazione standard in una Progettazione configurata, la Progettazione standard:

• Diventa la Configurazione di default nella riga 1 della Tabella di configurazione.
• Indirizza i riferimenti esistenti in altre progettazioni e disegni alla Configurazione di default.

Come eseguire il backup o l'accesso alla Progettazione standard originale:

• Copiare la Progettazione standard originale, quindi convertire la copia.
• Convertire la progettazione, quindi individuare la Progettazione standard originale tramite la cronologia delle versioni della progettazione.

Cronologia delle versioni

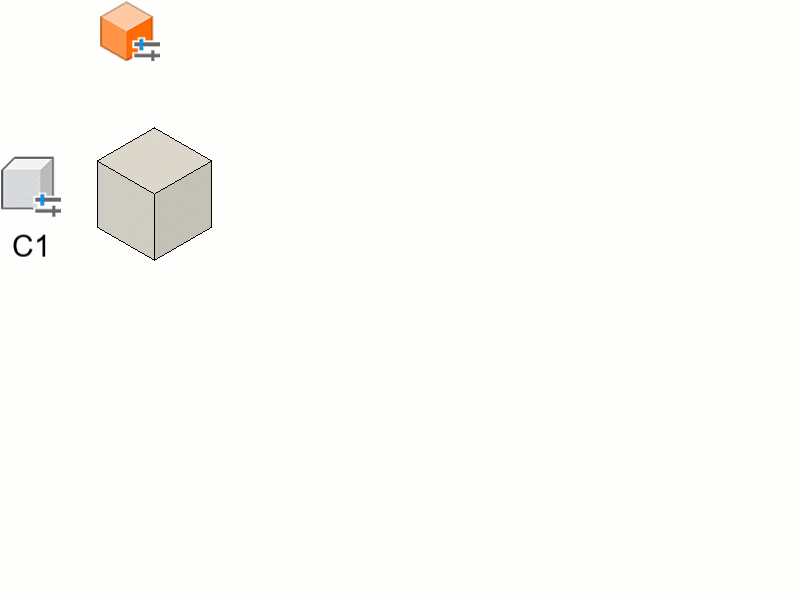

La cronologia delle versioni è rintracciata separatamente per una Progettazione configurata e per ciascuna delle sue Configurazioni.

Ogni volta che si salva una Progettazione configurata:

• La Progettazione configurata ottiene sempre una nuova versione.
• Ogni Configurazione modificata ottiene una nuova versione.
• Se non è stata modificata una Configurazione, non ne viene ottenuta una nuova versione.
• Se si crea una nuova Configurazione, la relativa cronologia delle versioni inizia in Versione 1.

È possibile fare riferimento a qualsiasi versione di una Configurazione in altri documenti:

• Inserimento in una progettazione.
• Derivazione in una progettazione.
• Riferimento in un documento Disegno.

Traguardi

Quando si crea unTraguardo per una versione di Progettazione configurata:

• L’Attività cardine viene applicata all'ultima versione di ogni Configurazione fino alla versione Progettazione configurata.
• L'Attività cardine viene applicata solo alle Configurazioni presenti in quel momento.

È possibile creare solo Attività cardine da versioni di Progettazione configurata, non da singole Configurazioni.

Inserto

Quando si inserisce una Progettazione configurata, è possibile scegliere da un elenco di Configurazioni esistenti nella versione più recente della Progettazione configurata.

Se sono presenti versioni di Traguardo, viene inserita la versione più recente di Traguardo della Configurazione selezionata. In caso contrario, viene inserita la versione più recente della Configurazione.

Esportazione di Progettazioni configurate

È possibile esportare:

• Una Progettazione configurata, inclusi Assiemi configurabili
• La Configurazione attiva come una Progettazione standard
• Un Componente configurato come una Progettazione standard

Quando si esporta una progettazione contenente componenti configurati nell'assieme, è possibile esportare i componenti configurati come Progettazioni configurate o Progettazioni standard.

Quando si esporta un Assieme configurabile, i componenti configurati vengono sempre esportati come Progettazioni configurate, in modo che tutte le relazioni di configurazione e l'intelligenza vengano mantenute nella progettazione esportata.

Eliminazione di progettazioni configurate

È possibile eliminare una Progettazione configurata solo se nessuna delle relative Configurazioni è:

• Inserita in altre progettazioni.
• Derivata in altre progettazioni.
• Referenziata nei documenti Disegno.
• Utilizzata come riferimento in altre aree di lavoro.

Video

Conversione di Progettazioni standard in Progettazioni configurate

Quando si converte una Progettazione standard in una Progettazione configurata, la Progettazione standard:

• Diventa la Configurazione di default nella riga 1 della Tabella di configurazione.
• Indirizza i riferimenti esistenti in altre progettazioni e disegni alla Configurazione di default.

Come eseguire il backup o l'accesso alla Progettazione standard originale:

• Copiare la Progettazione standard originale, quindi convertire la copia.
• Convertire la progettazione, inserire la Configurazione di default (riga 1) in una nuova progettazione, quindi individuare la cronologia della Progettazione standard originale tramite la cronologia di tale componente configurato.

Progettazione configurata e cronologia della configurazione

Fusion tiene traccia della cronologia di salvataggio delle progettazioni per Progettazione configurata e ciascuna delle relative Configurazioni separatamente.

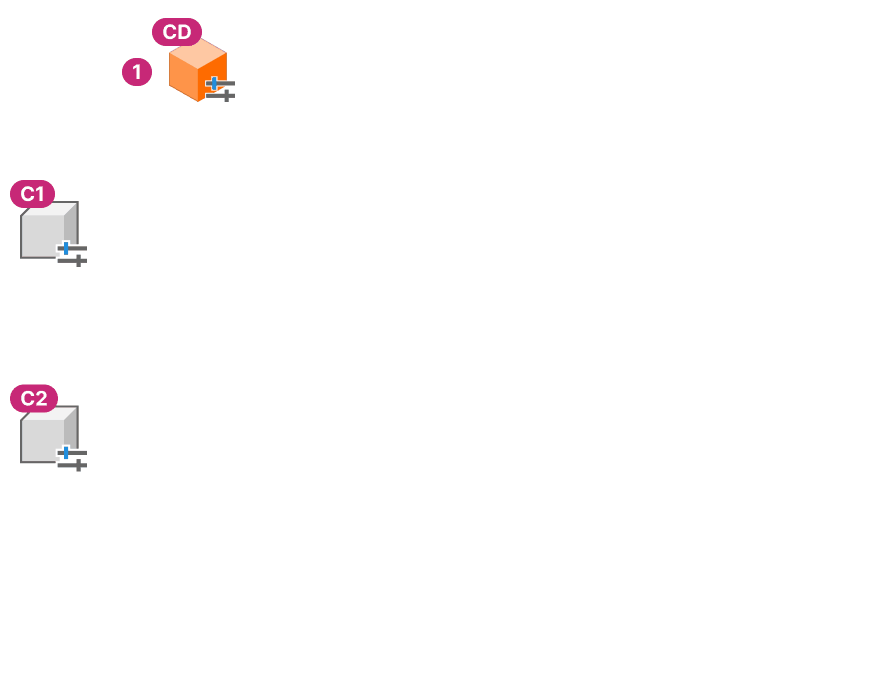

Ogni volta che si salva una Progettazione configurata:

• La Progettazione configurata registra una modifica.
• Ogni Configurazione che è stata modificata registra una modifica.
• Se non è stata modificata una Configurazione, non viene registrata alcuna modifica.
• Se si crea una nuova Configurazione, la relativa cronologia di salvataggio inizia da quando è stata creata.

1. Salvataggio 1
   • Viene creata e salvata la progettazione configurata (CD).
   • Viene creata e salvata la configurazione 1 (C1).
   • Viene creata e salvata la configurazione 2 (C2).
2. Salvataggio 2
   • La CD è modificata e salvata.
   • La C1 è modificata e salvata.
   • La C2 è modificata e salvata.
   • La configurazione 3 (C3) viene creata e salvata.
3. Salvataggio 3
   • La CD è modificata e salvata.
   • La C1 è modificata e salvata.
   • La C2 non viene modificata.
   • La C3 non viene modificata.
4. Salvataggio 4
   • La progettazione configurata viene modificata e salvata.
   • La C1 non viene modificata.
   • La C2 è modificata e salvata.
   • La C3 è modificata e salvata.

È possibile fare riferimento a qualsiasi versione di una Configurazione in altri documenti:

• Inserimento in una progettazione.
• Derivazione in una progettazione.
• Riferimento in un documento Disegno.

Versioni

È possibile creare una Versione per una Configurazione se si inserisce la Configurazione di default in una nuova progettazione e quindi si visualizza la relativa cronologia di progettazione. Nella finestra di dialogo Cronologia, è possibile Creare una versione per tale configurazione.

• La Versione viene applicata alla Configurazione e non alla Progettazione configurata.
• La Versione viene applicata solo alla Configurazione selezionata nel browser.

È possibile creare solo versioni per le configurazioni, non l'intera progettazione configurata.

Inserto

Quando si inserisce una Progettazione configurata, è possibile scegliere da un elenco di Configurazioni esistenti nella Progettazione configurata.

Se sono presenti versioni, viene inserita la versione più recente della configurazione selezionata. In caso contrario, viene inserita la modifica di salvataggio più recente della Configurazione.

Esportazione di Progettazioni configurate

È possibile esportare:

• Una Progettazione configurata, inclusi Assiemi configurabili
• La Configurazione attiva come una Progettazione standard
• Un Componente configurato come una Progettazione standard

Quando si esporta una progettazione contenente componenti configurati nell'assieme, è possibile esportare i componenti configurati come Progettazioni configurate o Progettazioni standard.

Quando si esporta un Assieme configurabile, i componenti configurati vengono sempre esportati come Progettazioni configurate, in modo che tutte le relazioni di configurazione e l'intelligenza vengano mantenute nella progettazione esportata.

Eliminazione di progettazioni configurate

È possibile eliminare una Progettazione configurata solo se nessuna delle relative Configurazioni è:

• Inserita in altre progettazioni.
• Derivata in altre progettazioni.
• Referenziata nei documenti Disegno.
• Utilizzata come riferimento in altre aree di lavoro.
