Schizzi (area di lavoro Disegno)

Uno schizzo del disegno è un gruppo di geometria non associativa personalizzata, disegnata manualmente nell'ambiente contestuale Schizzo all'interno dell'area di lavoro Disegno.

Nota: Gli schizzi del disegno sono solo oggetti di documentazione. Non sono uguali agli schizzi creati nell'area di lavoro di progettazione.

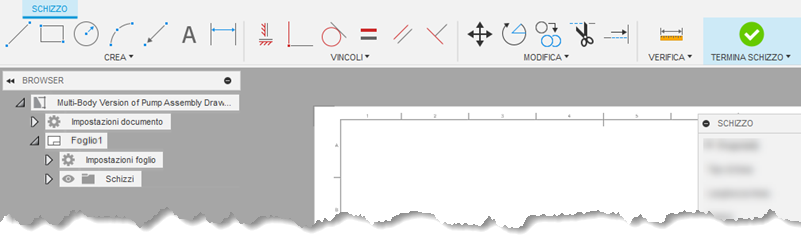

sketch contextual environment

Nell'ambiente contestuale Schizzo, è possibile creare, vincolare, modificare e misurare la geometria e il testo dello schizzo.

Gli schizzi del disegno appartengono al foglio disegno e vengono visualizzati nel browser, all'interno del nodo Foglio.

È possibile usare gli schizzi del disegno per:

Aggiungere linee alle viste per rappresentare informazioni di finitura della superficie univoche.
In alternativa, per creare simboli personalizzati da posizionare sui fogli, se i simboli necessari non sono disponibili nei simboli di disegno standard.

È possibile copiare gli schizzi del disegno in:

Una nuova posizione sullo stesso foglio
Un altro foglio dello stesso disegno
Un altro foglio di un disegno diverso

Nota Le copie degli schizzi del disegno non rimangono collegate. Se si modifica un'istanza di uno schizzo, le copie create prima di apportare la modifica non vengono aggiornate in modo da riflettere la modifica.

È inoltre possibile rinominare gli schizzi del disegno nel browser per mantenere il progetto chiaro e organizzato.

Associatività

Gli schizzi del disegno sono oggetti non associativi.

È possibile eseguire lo snap alla geometria durante la creazione, la modifica o lo spostamento di uno schizzo del disegno. Tuttavia, lo snap alla geometria della vista non associa uno schizzo del disegno alla geometria della vista. Se si aggiorna la progettazione e la vista cambia, la geometria dello schizzo del disegno non si sposta insieme alla geometria della vista in cui è stato eseguito lo snap nella vista.

Suggerimento: Se è necessaria una direttrice associativa, utilizzare l'utensile Direttrice situato nel gruppo Testo della barra degli strumenti principale dell'area di lavoro Disegno.

Assicurarsi che quando si creano dimensioni su fogli che contengono schizzi del disegno, si esegua lo snap delle quote alla geometria della vista e non alla geometria dello schizzo.

Poiché gli schizzi del disegno non sono associativi, se si esegue la quotatura tra la geometria dello schizzo del disegno e la geometria della vista o i simboli di annotazione, il valore della distanza rappresenterà la distanza da punto a punto sul foglio. La quota non riflette la scala della quota della vista.
