Importazione di file KiCAD

Nell'angolo in alto a sinistra della finestra Fusion, fare clic su Mostra pannello dati per aprire il Pannello dati.

Fare clic su Carica.

Selezionare File di progettazione KiCad da importare.

Possono includere singoli file di schema e scheda, file di progetto o file di libreria.

Nella finestra di dialogo Apri, filtrare i file solo per i file KiCad per evitare di cercare tra i file non correlati.

Selezionare il file KiCad che si desidera caricare.

Selezionare il tipo di conversione; Moduli o Fogli.

Selezionare la posizione in cui si desidera memorizzare i file, quindi fare clic su OK.

• Per un file di progettazione, Fusion trova e include automaticamente i file di schema e scheda correlati e crea un file di progettazione elettronica.
• Per un file di schema e scheda della stessa progettazione, Fusion crea automaticamente un file di progettazione elettronica.
• Per un file di schema o scheda, Fusion suggerisce di creare un file di progettazione elettronica, ma è possibile deselezionare questa opzione.
• Per un file di progetto e un file di schema di progetti diversi, Fusion consiglia di scegliere i fogli come impostazione di default.

Esaminare i file di progettazione, selezionare le preferenze, quindi fare clic su OK.

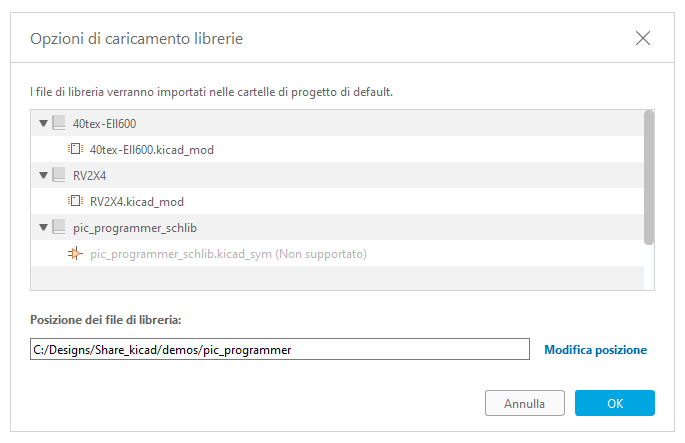

(Facoltativo) Per caricare i file di libreria, esaminare i file e fare clic su OK.

Per default, i file di libreria vengono importati da Fusion nelle cartelle di progetto, ma è possibile modificarne la posizione, se necessario.

Durante il caricamento o l'importazione di file, viene visualizzata una notifica che segnala lo stato dell'importazione. Questa notifica informa se si sono verificati problemi nel processo.

Salvare e rivedere il file facendo clic sulla notifica. È possibile modificare il nome, il tipo e la posizione del file nella finestra di dialogo Salva file di registro. Fare clic su Salva per salvare il file e chiudere la finestra di dialogo.

Al termine del processo di importazione, è possibile visualizzare i risultati nel Pannello dati.
