Carico di punto massa nell'area di lavoro Progettazione generativa

Un carico di punto massa rappresenta gli effetti di un componente esterno associato al modello generativo.

Per accedere al comando, selezionare Punto massa (manuale) nel gruppo Condizioni di progettazione della barra degli strumenti Progettazione generativa.

Definire la posizione del centro della massa del componente associato e la geometria di mantenimento a cui è connesso nel modello. Specificare quindi un valore di massa. Il componente deve avere un effetto molto limitato sulla rigidità del modello.

Sono disponibili due metodi per definire la posizione di un punto materiale:

• Utilizzare l'opzione Riferimento per posizionarlo rispetto alla geometria di mantenimento. È possibile selezionare una faccia, uno spigolo o un vertice.

• Utilizzare l'opzione Assoluto per definire la posizione rispetto all'origine del modello. È possibile selezionare una faccia o uno spigolo.

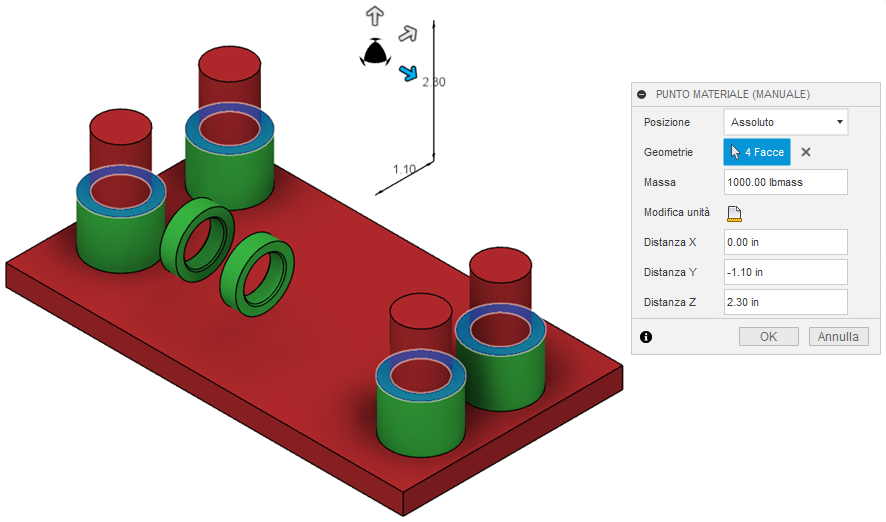

Esempio di un carico di punto massa.
