Vincolo perno nell'area di lavoro Progettazione generativa
Un vincolo che impedisce lo spostamento o la deformazione della faccia cilindrica di destinazione nella direzione radiale, assiale o tangenziale.
Il vincolo perno viene applicato alla faccia cilindrica selezionata in base ad un sistema di coordinate cilindriche.
| Se si seleziona... | Procedere nel modo seguente... |
|---|---|
| Radiale | I nodi lungo la faccia cilindrica non possono spostarsi né deformarsi radialmente. |
| Assiale | I nodi lungo la faccia cilindrica non possono spostarsi assialmente. |
| Tangenziale | I nodi lungo la faccia cilindrica non possono traslare tangenzialmente (impedendo la rotazione del cilindro intorno al suo asse). |

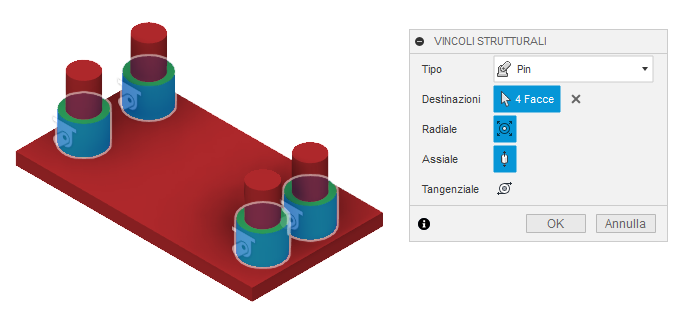

Un esempio di vincolo perno, applicato in modo radiale e assiale a 4 facce.
