Visualizzazione delle progettazioni in il client Web di Fusion

È possibile visualizzare le progettazioni in il client Web di Fusion in due modi:

• Scheda Panoramica: per esaminare i dettagli chiave di una progettazione, inclusi i dati correlati e i riferimenti di progettazione (se disponibili).
• Scheda Vista: consente di aprire una vista interattiva di una progettazione in cui è possibile aggiungere commenti e revisioni direttamente nell'area grafica.

È inoltre possibile accedere a queste viste in il client Web di Fusion dall'applicazione desktop Fusion utilizzando uno dei seguenti metodi

• Scheda Home: fare clic sul menu Altro accanto alla progettazione che si desidera visualizzare, quindi selezionare Apri sul sito.

• Pannello Dati: fare clic sull'icona della versione per ulteriori dettagli, quindi selezionare Visualizza dettagli sul Web.

  Nota: Se si lavora in un hub con modifica collaborativa, l'icona della versione non verrà visualizzata. Fare clic sull'icona a forma di freccia per espandere i dettagli della progettazione. Verificare la presenza di questa icona accanto al nome dell'hub per confermare che la modifica collaborativa è disponibile.

Per default, le progettazioni di Fusion vengono aperti nella scheda Panoramica.

Scheda Panoramica

La scheda Panoramica fornisce i dettagli chiave relativi ad una progettazione, tra cui, a titolo esemplificativo:

• Nome
• Versione
• Tipo
• Dimensioni
• Data e ora dell'ultimo aggiornamento
• Nome dell'utente che ha caricato il file
• Progettazione: riferimenti
• Dati correlati
• Commenti

Le informazioni contenute nelle sezioni Riferimenti di progettazione e Dati correlati variano in base al tipo di file. Queste sezioni sono disponibili per i file di progettazione 2D e 3D, ma potrebbero non essere visualizzate per altri tipi di file (ad esempio i file di Office) o se non sono disponibili dati correlati.

Progettazione: riferimenti

La sezione Progettazione: riferimenti mostra le relazioni tra progettazioni e assiemi in Fusion. Tali relazioni includono:

• Utilizzi: visualizza le relazioni secondarie, ovvero altre progettazioni su cui si basa il file.
• Utilizzato in: visualizza le relazioni principali, il che significa che la progettazione fa parte di un'altra progettazione.
• *Disegni: * elenca i disegni 2D associati alla progettazione.

Se un riferimento di progettazione viene aggiornato, sia la progettazione principale che quella secondaria verranno contrassegnate con quanto segue:

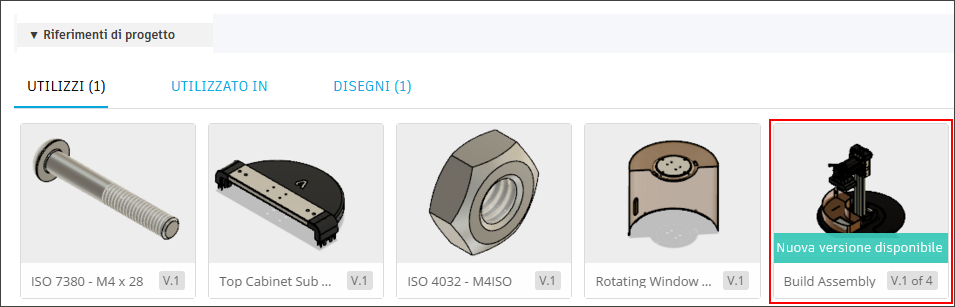

• Nuova versione disponibile

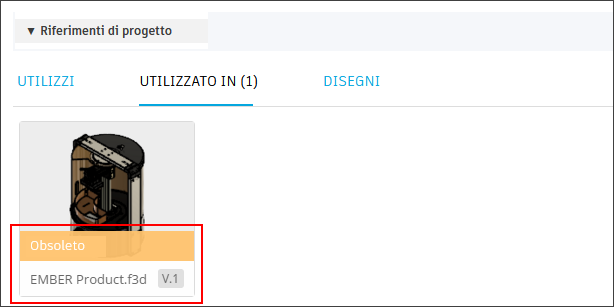

• Obsoleto



Nota: Se si lavora in un hub con modifica collaborativa, questi banner non verranno visualizzati su progettazioni non aggiornate. Verificare la presenza di questa icona accanto al nome dell'hub per confermare che la modifica collaborativa è disponibile.

Dati correlati

La sezione Dati correlati visualizza ulteriori file correlati alla progettazione, a seconda del tipo di file. Possono includere:

• Viste
• Tavole
• Modelli
• Camma
• Animazione
• Simulazione
• Rendering
• Altro

Scheda Vista

La scheda Vista, nota anche come Visualizzatore, fornisce strumenti per l'esplorazione, l'esame e la revisione delle progettazioni in il client Web di Fusion.

Visualizzazione di una progettazione

1. Nella scheda Panoramica, selezionare la progettazione che si desidera visualizzare.
2. Fare clic sulla scheda Vista per aprire la progettazione nel visualizzatore.

La progettazione viene visualizzata nell'area grafica.

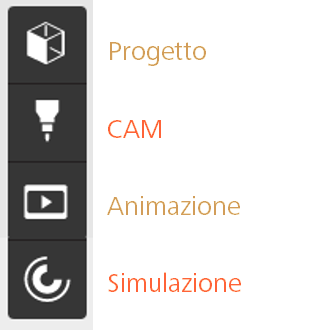

Nell'angolo in alto a sinistra del visualizzatore, è possibile passare da un tipo di dati correlati all'altro (se disponibile).

• Progettazione: consente di visualizzare, selezionare, isolare ed esaminare le parti.
• CAM: consente di visualizzare i dati CAM.
• Animazione: consente di riprodurre l'animazione.
• Simulazione: consente di visualizzare i risultati della simulazione.

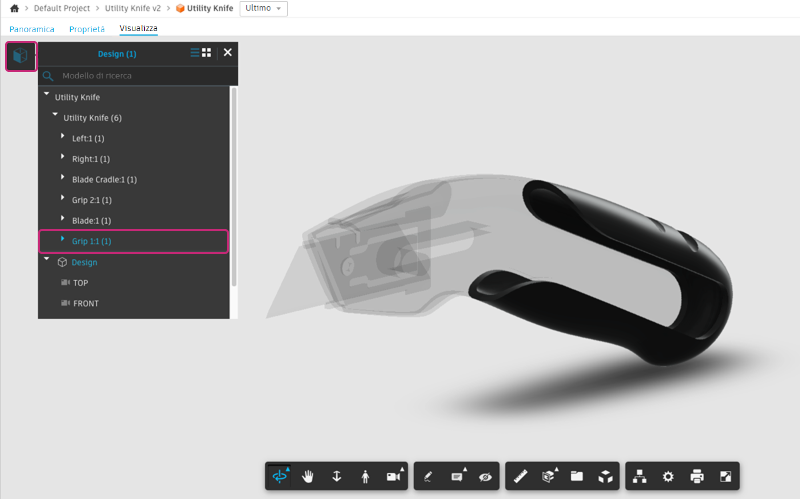

Visualizzazione delle parti in una progettazione

È possibile visualizzare, selezionare e isolare le parti in una progettazione mediante uno dei seguenti metodi:

• Browser: ** fare clic sull'icona **Progettazione nell'angolo superiore sinistro dell'area grafica per aprire il browser, quindi selezionare il nome della parte che si desidera isolare.
• Area grafica: fare clic direttamente sulla parte nell'area grafica.

L'immagine sopra mostra una parte selezionata all'interno di una progettazione. Fare clic con il pulsante destro del mouse sulla parte per accedere ad opzioni aggiuntive:

• Isola: consente di rendere trasparenti tutte le altre parti.

• Nascondi: consente di nascondere la parte selezionata.

• Mostra tutti gli oggetti: consente di visualizzare tutte le parti con il loro aspetto di default.

• Fuoco: esegue lo zoom in avvicinamento sulla parte selezionata.

• Deseleziona: permette di deselezionare la parte.

• Sezione: consente di creare un riquadro di sezione o un piano intorno alla parte.

• Proprietà: permette di visualizzare le proprietà della parte.

  Nota: Se si lavora in un hub con modifica collaborativa, fare clic su nell'angolo in alto a destra per visualizzare le proprietà di un componente. Per tenere aperto il gruppo Proprietà durante l'esplorazione di altri componenti, fare clic su nell'angolo inferiore destro. Verificare la presenza di questa icona collaborative editing accanto al nome dell'hub per confermare che la è disponibile.

Visualizzazione dei risultati della simulazione

Nel visualizzatore è possibile visualizzare i risultati dei seguenti tipi di studi di simulazione:

• Sollecitazione statica lineare
• Frequenze modali
• Buckling strutturale
• Termico
• Sollecitazione termica
• Ottimizzazione delle forme

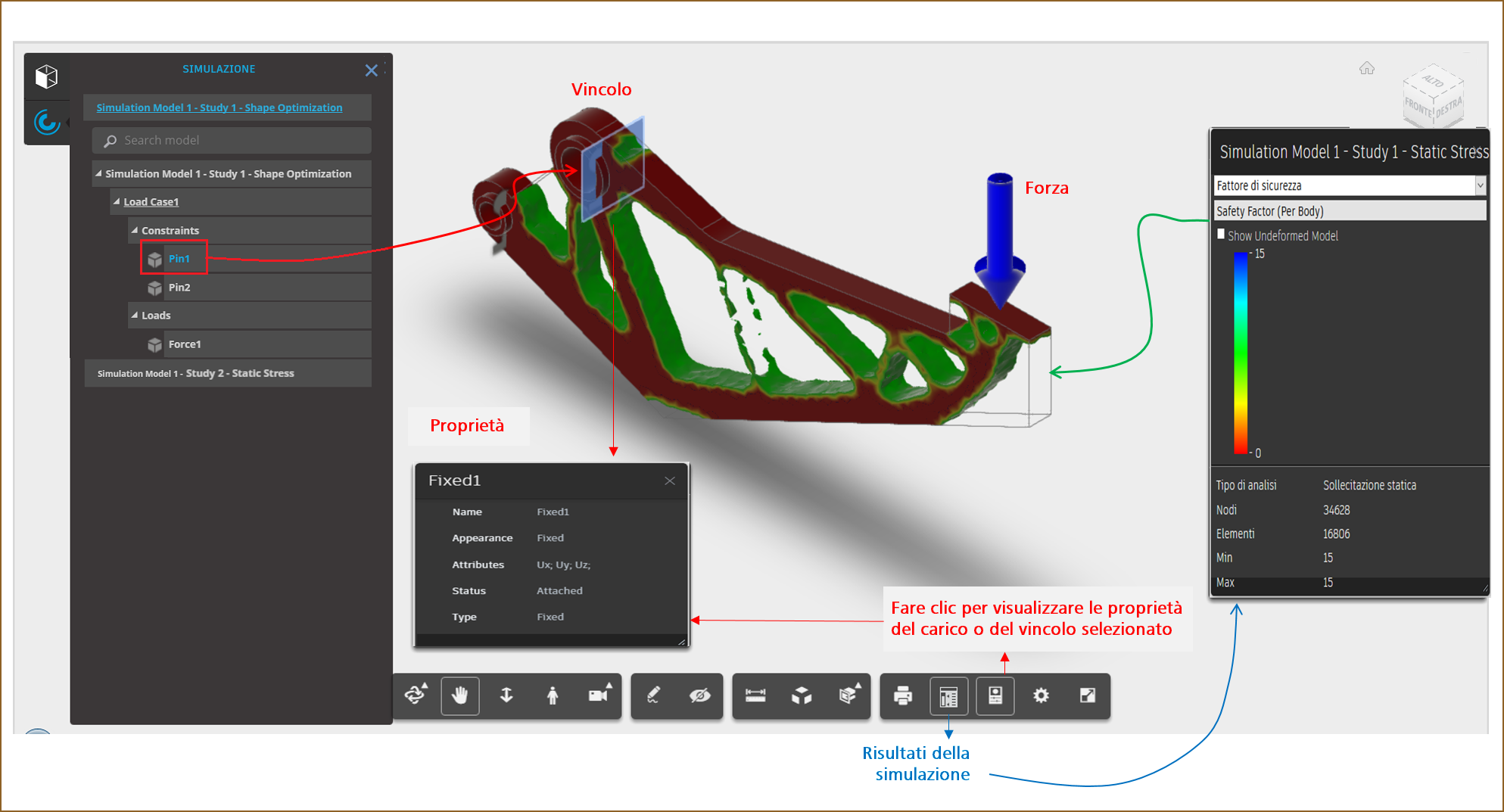

Come visualizzare i risultati degli studi di simulazione per una progettazione di Fusion:

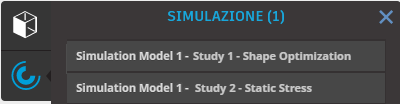

1. Fare clic sull'icona Simulazione nell'angolo in alto a sinistra del visualizzatore per aprire il browser.

2. Selezionare uno studio per visualizzarne i risultati.

3. Espandere lo studio nel browser per visualizzare i vincoli e i carichi applicati.



4. Selezionare un carico o un vincolo, quindi fare clic sul pulsante Proprietà sulla barra degli strumenti del visualizzatore per visualizzarne le proprietà.



   Nota: Le Proprietà non sono disponibili se si lavora in un hub con modifica collaborativa. Verificare la presenza di questa icona accanto al nome dell'hub per confermare che la modifica collaborativa è disponibile.

5. Selezionare Mostra modello non deformato nel riquadro Risultati della simulazione per visualizzare il contorno del modello originale.

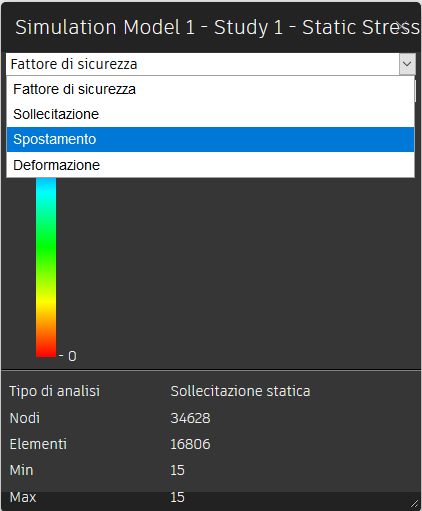

6. Per gli studi che producono più tipi di risultati, selezionare il tracciato di contorno dei risultati che si desidera visualizzare.



Visualizzazione di altri file di progettazione

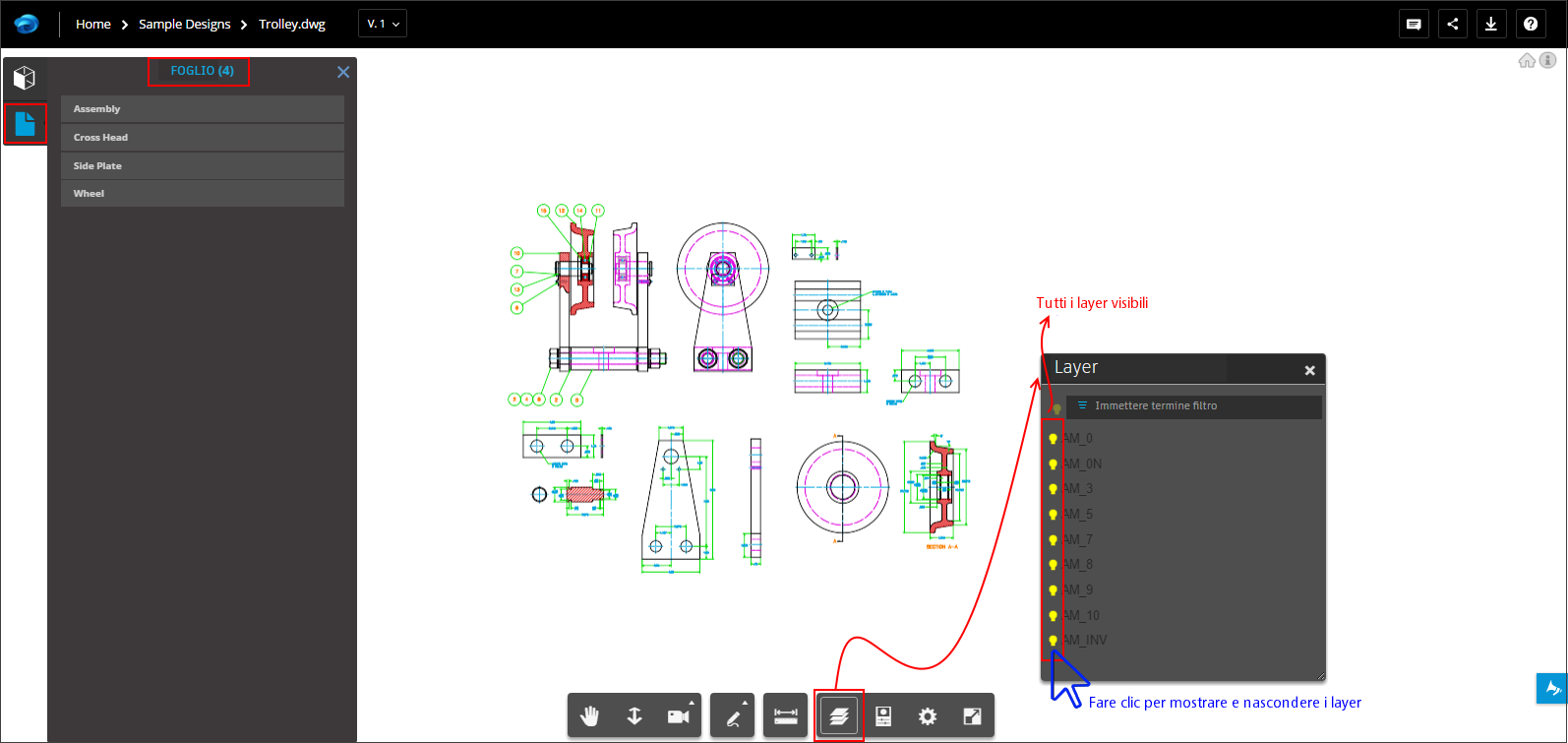

All'interno di un file DWG

Personalizzazione delle impostazioni del visualizzatore

Sulla barra degli strumenti del visualizzatore, è possibile modificare le impostazioni applicabili a tutti i file di progettazione in quel browser specifico. Attualmente, è possibile modificare queste impostazioni del visualizzatore: Sfondo e illuminazione, Prestazioni e aspetto e Navigazione e selezione. Provare ad utilizzarle per vedere quelle più adatte alle proprie esigenze. È possibile ripristinare le impostazioni di default in qualsiasi momento.

Le impostazioni del visualizzatore vengono memorizzate in un cookie del browser. Le impostazioni del visualizzatore non interessano i file di progetto effettivi o la modalità di visualizzazione di tali file da parte di altre persone nei loro browser. Se le impostazioni del visualizzatore di default vengono ripristinate ogni volta che si chiude il browser, controllare le impostazioni relative alla privacy o al contenuto del browser per assicurarsi che i cookie non siano disabilitati o eliminati quando si chiude il browser.

Impostazioni relative a sfondo e illuminazione del visualizzatore

Le impostazioni relative a sfondo e illuminazione del visualizzatore sono valide solo per i modelli 3D. Utilizzare queste impostazioni per selezionare le opzioni di illuminazione e i colori di sfondo predefiniti per mostrare i modelli 3D nel modo più pratico. Visualizza linee mostra o nasconde le linee verticali (linee) della geometria 2D che possono essere memorizzate in alcuni modelli.

Impostazioni relative a prestazioni e aspetto del visualizzatore

Le impostazioni relative a prestazioni e aspetto del visualizzatore sono valide principalmente per i modelli 3D. Utilizzare queste impostazioni per regolare il modo in cui i file di progetto e gli oggetti compaiono nel visualizzatore. L'attivazione di più impostazioni dell'aspetto può influire sulle prestazioni del visualizzatore.

Impostazioni relative a navigazione e selezione

Anche le impostazioni relative a navigazione e selezione del visualizzatore sono valide principalmente per modelli 3D. Utilizzare queste impostazioni per regolare le preferenze di interazione quando si utilizzano i file di progettazione.
