Manipolazione di spigoli T-spline con una curva parametrica

Informazioni su come utilizzare l'utensile Modifica in base a curva per manipolare gli spigoli T-spline utilizzando una curva parametrica nell'ambiente contestuale Forma in Fusion.

1. Nell'area di lavoro Progettazione, ambiente contestuale Forma, selezionare Modifica > Modifica in base a curva .

2. Nell'area grafica, selezionare un gruppo di spigoli connessi sul corpo T-spline.

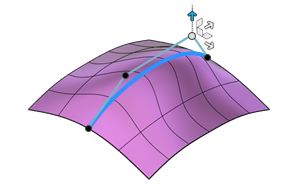

   Nella tela viene visualizzata una curva parametrica.

   Nota: Gli spigoli selezionati non possono essere una sequenza chiusa di spigoli.

3. Nella finestra di dialogo Modifica in base a curva, regolare Grado per visualizzare 1-7 gradi di controllo (da 2 a 8 punti di controllo) sulla curva parametrica.

4. Selezionare il tipo di Distribuzione:

   • Uniforme
   • Lunghezza spigolo

5. Facoltativo: Selezionare Curva piana per creare la curva parametrica su un piano di adattamento.

6. Selezionare l'opzione Adattamento curva dal menu a discesa:

   • Punti di controllo

   • Punti di superficie

     Nota: Regolare la Modalità di visualizzazione per vedere più facilmente l'effetto di Adattamento curva. Utilizzare Visualizzazione parallelepipedo per Punti di controllo e Visualizzazione uniforme per Punti di superficie. I Punti di controllo (solo adattamento curva) garantiscono una maggiore rapidità di esecuzione rispetto ai Punti di superficie (adattamento curva e superficie).

7. Fare clic su Seleziona accanto a Punti di controllo curva.

8. Selezionare i punti di controllo che si desidera regolare.

   Nota Tenere premuto Shift per selezionare più punti di controllo.

9. Utilizzare le maniglie del manipolatore distanza, piano, scala e rotazione nell'area grafica per regolare i punti di controllo oppure immettere i valori esatti nella finestra di dialogo.

10. Fare clic su OK.

Gli spigoli regolati vengono visualizzati sul corpo T-spline nell'area grafica.

Suggerimenti

• Le maniglie del manipolatore di scala e rotazione vengono visualizzate solo quando si selezionano più punti di controllo.
• Fare doppio clic su uno spigolo per selezionarlo insieme a tutti gli spigoli connessi.
• Dopo aver selezionato il primo spigolo, tenere premuto Shift e fare clic per selezionare spigoli aggiuntivi.
• Dopo aver selezionato due spigoli scollegati, premere Alt+M per selezionare tutti gli spigoli compresi tra di essi.
• Dopo aver modificato gli spigoli selezionati, fare clic sulla X accanto a Spigoli T-spline per annullare la selezione e salvare le modifiche. È quindi possibile selezionare e modificare un altro gruppo di spigoli prima di terminare l'utensile. Ciascuna di queste operazioni viene tracciata separatamente e viene visualizzata nella cronologia Annulla.
