Informazioni sull'utilizzo dell'utensile Modifica forma per spostare, ruotare e scalare geometria T-spline in Fusion.

Modifica forma è un potente strumento che consente di spostare, ruotare e scalare entità di forma come facce, spigoli, vertici o una combinazione delle tre. Il comando Modifica forma consente inoltre di creare nuove facce. Tenere sempre presente che quando alcune facce vengono spostate, ruotate o scalate, le facce adiacenti si spostano per mantenere la continuità.

1. Nell'area di lavoro Progettazione, ambiente contestuale Forma, selezionare Modifica > Modifica forma .
2. Selezionare entità di forma come facce, spigoli, vertici o una combinazione delle tre.
3. Modificare la geometria utilizzando i manipolatori.
4. Fare clic su OK.

Informazioni su come utilizzare l'utensile Modifica forma esplorando le modifiche che è possibile eseguire con i manipolatori dell'utensile.

1. Manipolatore di rotazione

Agisce come una rotazione vincolata al piano. Ruotare le entità selezionate intorno ad un singolo asse (asse X, Y o Z). Quando si ruotano entità di forma, accertarsi che la geometria non giri intorno a sé stessa, in quanto una geometria con facce autointersecanti non può essere convertita più avanti in un modello solido.

2. Manipolatore freccia dell'asse singolo

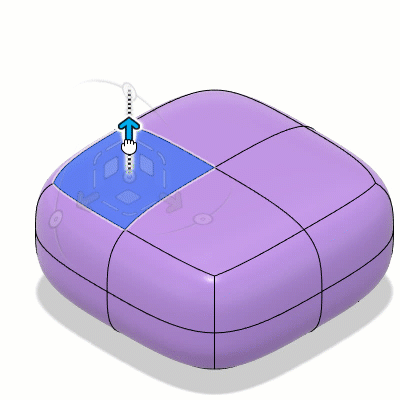

Agisce come uno spostamento vincolato all'asse. Consente di spostare le entità di forma selezionate in una direzione asse singola, ovvero possono essere spinte o trascinate lungo l'asse X, Y o Z.

3. Manipolatore trattino di direzione singola

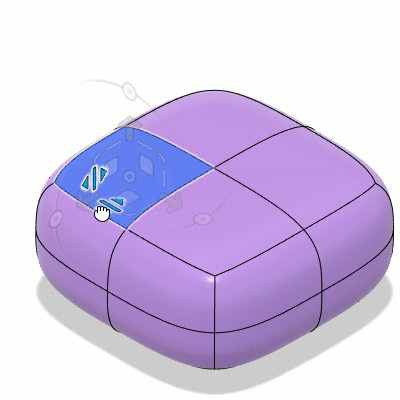

Agisce come una scala vincolata all'asse. Consente di scalare la geometria selezionata in una singola direzione.

4. Manipolatore dell'angolo di direzione planare

Agisce come una scala vincolata al piano. Consente di scalare le entità selezionate lungo il piano XY, XZ o YZ.

5. Manipolatore quadrato di direzione planare

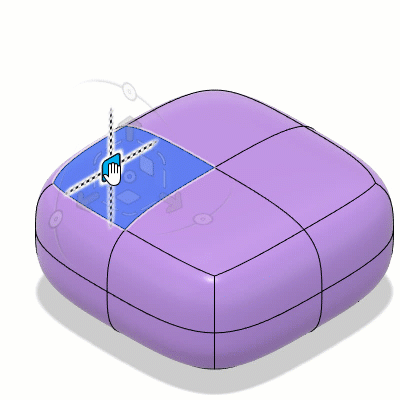

Agisce come uno spostamento vincolato al piano. Consente di spostare la geometria selezionata liberamente intorno al piano XY, XZ o YZ.

6. Manipolatore centrale di scalatura universale

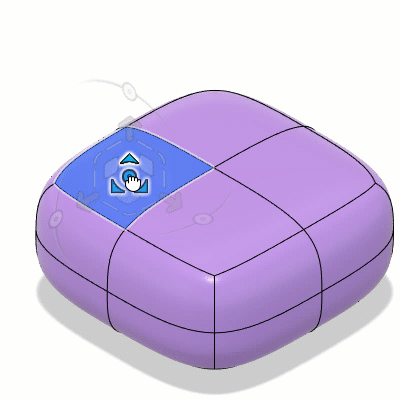

Agisce come una scala globale. Consente di scalare la geometria selezionata in tutte le direzioni.

Tenere premuto Alt o Option per aggiungere geometria

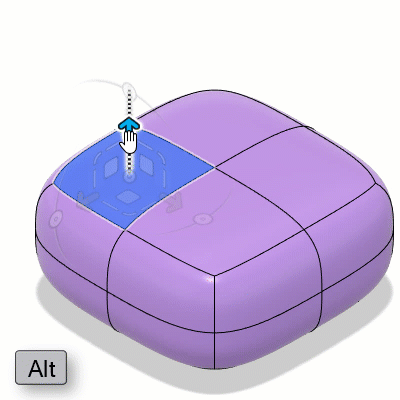

Tenere premuto Alt (Windows), Option (MacOS) per aggiungere nuova geometria durante il trascinamento. Ideale in combinazione con i manipolatori centrale, quadrato e freccia. Si tratta di uno degli strumenti più importanti in Modifica forma e consente di passare da una forma primitiva ad un modello estremamente complesso in pochi minuti. Tenere premuto Alt+Ctrl (Windows), Option+Command (MacOS) per mantenere le pieghe durante l'aggiunta della geometria.

Suggerimenti

• Trascinare il manipolatore per iniziare a creare la forma del corpo. Ogni manipolatore esegue una modifica diversa:
  • Il manipolatore centrale agisce come una scala globale.
  • Il manipolatore quadrato agisce come uno spostamento vincolato al piano.
  • Il manipolatore freccia agisce come uno spostamento vincolato all'asse.
  • Il manipolatore trattino agisce come una scala vincolata all'asse.
  • Il manipolatore dell'angolo agisce come una scala vincolata al piano.
  • Il manipolatore di rotazione agisce come una rotazione vincolata al piano.
• Fare clic su una faccia, quindi fare doppio clic su una faccia adiacente per selezionare una sequenza chiusa di facce. Fare doppio clic su uno spigolo per selezionare la sequenza chiusa di spigoli. Fare doppio clic su una faccia per selezionare l'intero corpo.
