Raddrizzamento dei vertici di un corpo T-spline

Informazioni su come utilizzare l'utensile Raddrizza per allineare i vertici su un corpo T-spline in modo da ottenere una singola linea in Fusion.

1. Nell'area di lavoro Progettazione, ambiente contestuale Forma, selezionare Modifica > Raddrizza .

2. Nella finestra di dialogo Raddrizza, selezionare il tipo di Direzione:

   • Adatta
   • Seleziona linea: selezionare una linea lungo la quale eseguire il raddrizzamento.
   • Seleziona linea parallela: selezionare una linea parallela lungo la quale eseguire il raddrizzamento.
   • Selezionare due punti: selezionare due punti per definire una linea lungo la quale eseguire il raddrizzamento.

3. Selezionare Vertici T-spline sul corpo.

   Nota: Se si raddrizzano le maniglie di tangenza collegate, queste verranno scollegate dai relativi vertici.

4. Facoltativo: Fare clic su Selezione intervallo per selezionare tutti i vertici tra due vertici selezionati nella stessa riga.

5. Selezionare il Tipo di raddrizzamento dal menu a discesa:

   • Punti di controllo

   • Punti di superficie

     Nota: Regolare la Modalità di visualizzazione per vedere più facilmente l'effetto di ogni Tipo di raddrizzamento. Utilizzare Visualizzazione parallelepipedo per Punti di controllo e Visualizzazione uniforme per Punti di superficie.

6. Fare clic su OK.

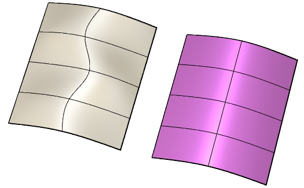

I vertici raddrizzati vengono visualizzati sul corpo T-spline nell'area grafica.
