Suddivisione di una faccia T-spline

Informazioni su come utilizzare il comando Suddividi per dividere una singola faccia T-spline in più facce in Fusion.

1. Nell'area di lavoro Progettazione, ambiente contestuale Forma, fare clic su Modifica > Suddividi .

   Viene visualizzata la finestra di dialogo Suddividi.

2. Nell'area grafica, selezionare una o più facce T-spline da dividere.

3. Nella finestra di dialogo, selezionare una Modalità di inserimento:

   • Semplice: crea il numero minimo di punti di controllo per suddividere la faccia. La forma della superficie T-spline può variare.
   • Esatto: crea punti di controllo aggiuntivi per mantenere la forma della superficie T-Spline.

4. Specificare il numero di facce in cui suddividere:

   • Per le facce quadrilaterali: specificare il numero di Facce sulla lunghezza e Facce sulla larghezza.
   • Per le facce non quadrilaterali: specificare il numero di facce in cui suddividere lungo ciascun lato della faccia.

5. Facoltativo: selezionare Snap ad oggetto per spostare i nuovi vertici nel punto più vicino sui corpi solidi, di superficie o mesh nell'area grafica. Quindi, regolare le impostazioni associate:

   • Offset: consente di specificare la distanza per eseguire l'offset dei nuovi vertici dal punto più vicino sui corpi solidi, di superficie o mesh nell'area grafica quando l'opzione Snap ad oggetto è abilitata.

6. Fare clic su OK.

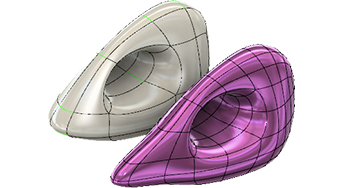

La faccia T-spline viene suddivisa nel numero specificato di facce e visualizzata nell'area grafica.

Suggerimenti

• Utilizzare Suddividi come metodo semplice per aggiungere più dettagli al modello T-spline.
• Per aggiungere o rimuovere facce nel gruppo di selezione, premere Control (Windows) o Command (Macintosh) e fare clic sulle facce da aggiungere o rimuovere.
• Se si selezionano solo facce quadrilaterali, è possibile specificare il numero di facce lungo la larghezza e la lunghezza. In caso contrario, è possibile specificare un numero uguale di facce da dividere lungo ciascuno spigolo.
