Inserimento di uno spigolo in un corpo T-spline
Informazioni su come utilizzare l'utensile Inserisci spigolo per aggiungere uno spigolo ad un corpo T-spline eseguendo l'offset degli spigoli esistenti in Fusion.

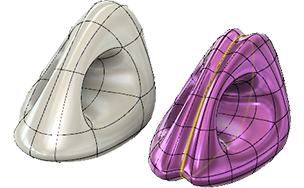

Per inserire uno spigolo su un corpo T-spline, evidenziare uno spigolo o una sequenza chiusa e modificare un valore per la posizione del nuovo spigolo.
Sono disponibili due opzioni per visualizzare la superficie:
- Semplice. Non sposta la posizione di eventuali altri punti o spigoli. Tuttavia, la forma della superficie potrebbe cambiare.
- Esatto. Mantiene la forma della superficie aggiungendo punti di controllo o spostando i punti di controllo esistenti.
L'opzione Lato di inserimento specifica se l'utensile inserisce un nuovo spigolo su un lato o nuovi spigoli su entrambi i lati dello spigolo originale.
È possibile inserire spigoli in sequenze chiuse di facce parziali e complete, anelli di spigoli e sequenze chiuse di spigoli.
Nell'area di lavoro Progettazione, ambiente contestuale Forma, selezionare Modifica > Inserisci spigolo
.Selezionare lo spigolo o la sequenza chiusa da modificare.
Il nuovo spigolo viene indicato da una linea verde.
Trascinare il manipolatore o immettere un valore per posizionare lo spigolo.
Il valore è in rapporto di 1, in cui 1 rappresenta la distanza tra lo spigolo selezionato e lo spigolo adiacente. Se si specificano valori negativi, il nuovo spigolo viene posizionato sul lato opposto dello spigolo.
Nell'elenco a discesa Lato di inserimento, selezionare Singolo o Entrambi per specificare uno o due spigoli.
Per creare un'intera sequenza chiusa dallo spigolo, fare doppio clic sullo spigolo.
Per mantenere la forma della superficie, nell'elenco a discesa Modalità di inserimento, selezionare Esatto.
Suggerimenti
- La modalità di inserimento Semplice consente di inserire solo il numero di spigoli selezionato, ma la forma del corpo potrebbe cambiare per mantenere il numero di spigoli.
- La modalità di inserimento Esatto mantiene la forma del corpo, ma aggiunge spigoli per mantenere tale forma.
- Per ridurre al minimo l'impatto sul corpo esistente, impostare il campo Inserisci posizione su 0,50 per posizionare lo spigolo al centro della faccia, quindi utilizzare Modifica forma o altri utensili per spostare lo spigolo. In modalità Esatto, ciò consente di ridurre al minimo il numero di facce create. In modalità Semplice, ciò consente di ridurre al minimo le modifiche apportate alla forma del corpo.
