Livellamento di un'area di un corpo T-spline

Informazioni su come utilizzare l'utensile Livella per allineare i vertici di un corpo T-spline su un singolo piano in Fusion.

1. Nell'area di lavoro Progettazione, ambiente contestuale Forma, selezionare Modifica > Livella .

2. Nella finestra di dialogo, selezionare un tipo di Direzione:

   • Adatta: utilizza un piano di adattamento ottimale. Richiede almeno quattro vertici per superficie.
   • Seleziona piano: consente di selezionare un piano su cui livellare tutti i punti di controllo. Richiede almeno un vertice per superficie.
   • Seleziona piano parallelo: consente di selezionare un piano e spostare i punti di controllo in un piano parallelo. Richiede almeno due vertici per superficie.

3. Nella area grafica, selezionare Vertici T-spline su un corpo da appiattire.

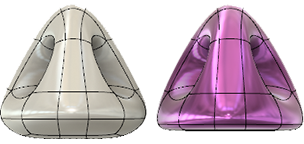

   Il corpo si appiattisce nell'area grafica.

   Nota: Maggiore è il numero di vertici selezionati, più il corpo diventa piano. Se le maniglie di tangenza collegate vengono appiattite, verranno scollegate dai loro vertici.

4. Nella finestra di dialogo, selezionare un Tipo di appiattimento:

   • Punti di controllo: consente di spostare i punti di controllo.

   • Punti di superficie: consente di spostare i punti di superficie.

     Nota: Regolare la Modalità di visualizzazione per vedere più facilmente l'effetto di ogni Tipo di raddrizzamento. Utilizzare Visualizzazione parallelepipedo per Punti di controllo e Visualizzazione uniforme per Punti di superficie.

5. Fare clic su OK.

L'area livellata viene visualizzata sul corpo T-spline nell'area grafica.
