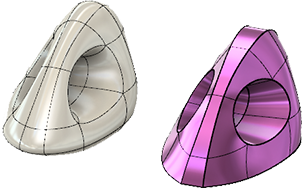

Piegatura degli spigoli di un corpo T-spline

Informazioni su come utilizzare l'utensile Piega per aggiungere spigoli acuti ad un corpo T-spline in Fusion.

Creazione di una piega netta

1. Nell'area di lavoro Progettazione, ambiente contestuale Forma, selezionare Modifica > Piega .
2. Selezionare uno spigolo T-spline.
3. Fare clic su OK.

Se lo spigolo piegato si trova su un'area piana del modello, potrebbe essere necessario spostarlo con il comando Modifica forma prima di vedere l'effetto piegato.

Creazione di una piega uniforme

1. Effettuare una delle seguenti operazioni:
   • Avvicinare gli spigoli adiacenti per creare una transizione più netta tra di essi.
   • Aggiungere una piega rettilinea con l'utensile Piega. Quindi, convertire il corpo T-spline in un modello solido o di superficie e utilizzare l'utensile Raccordo per aggiungere un piccolo raggio alla piega.

Suggerimenti

• Le aree evidenziate in giallo indicano le regioni in cui la sfumatura della piega sarà breve.
• I vertici possono essere piegati solo in corrispondenza degli angoli esterni.
• Le pieghe sui vertici possono essere rimosse solo in corrispondenza degli angoli esterni.
