Scorrimento degli spigoli di un corpo T-spline

Informazioni su come utilizzare l'utensile Scorri spigolo per avvicinare o allontanare due spigoli tra loro in Fusion.

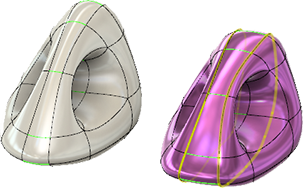

Il comando Scorri spigolo consente di spostare lo spigolo selezionato mantenendolo sul poligono di controllo. Utilizzare la modalità di visualizzazione Parallelepipedo o Riquadro di controllo per verificare i risultati.

1. Nell'area di lavoro Progettazione, ambiente contestuale Forma, selezionare Modifica > Scorri spigolo .
2. Fare clic su uno spigolo sul corpo T-spline per selezionarlo oppure fare doppio clic su di esso per selezionare l'intera sequenza chiusa di spigoli. In genere, il comando Scorri spigolo funziona meglio su un'intera sequenza chiusa di spigoli.
3. Utilizzare il manipolatore per far scorrere lo spigolo nella sua nuova posizione (o immettere un valore compreso tra 1 e 1). Ad esempio, un valore 0,5 o -0,5 posiziona lo spigolo a metà tra la posizione originale e gli spigoli su entrambi i lati.
