Informazioni su come utilizzare l'utensile Ponte per connettere due superfici T-spline utilizzando le facce o gli spigoli in Fusion.

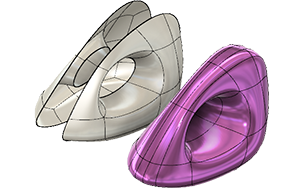

L'utensile Ponte consente di collegare due corpi T-spline (o due parti dello stesso corpo T-spline) aggiungendo facce intermedie. È anche possibile creare un tunnel attraverso un corpo T-spline.

Creazione di un ponte tra due corpi T-spline

1. Nell'area di lavoro Progettazione, ambiente contestuale Forma, selezionare Modifica > Ponte .
2. Selezionare una faccia iniziale (su un corpo) e una faccia finale (sull'altro corpo).
3. (Opzionale) Effettuare una delle seguenti operazioni:
   • Nella finestra di dialogo Ponte, selezionare Anteprima per visualizzare l'aspetto del ponte.
   • Per modificare la direzione iniziale del ponte, selezionare Inverti direzione nella finestra di dialogo Ponte o trascinare le frecce visualizzate sul ponte.
   • Nella finestra di dialogo Ponte, modificare il numero di facce intermedie o applicare la torsione.
4. Fare clic su OK.

Creazione di un ponte curvo tra due corpi T-spline

1. Creare uno schizzo di una curva in un punto qualsiasi sull'area grafica.
2. Nell'area di lavoro Progettazione, ambiente contestuale Forma, selezionare Modifica > Ponte.
3. Selezionare una faccia iniziale e una faccia finale per il ponte.
4. Nella finestra di dialogo Ponte, scegliere Segui curva, quindi selezionare la curva disegnata.
5. (Opzionale) Effettuare una delle seguenti operazioni:
   • Selezionare Anteprima nella finestra di dialogo Ponte. Utilizzare il manipolatore per ruotare la curva seguita dal ponte.
   • Selezionare Inverti direzione nella finestra di dialogo Ponte.
6. Fare clic su OK.

Utilizzo di un ponte per collegare spigoli aperti

1. Nell'area di lavoro Progettazione, ambiente contestuale Forma, selezionare Modifica > Ponte.
2. Fare clic su ciascuno degli spigoli aperti, ad esempio gli spigoli di un gioco in un cilindro, per selezionarli. Fare doppio clic per selezionare una sequenza chiusa di spigoli collegata.
3. Fare clic su OK.

Creazione di un tunnel attraverso un corpo T-spline

1. Nell'area di lavoro Progettazione, ambiente contestuale Forma, selezionare Modifica > Ponte.
2. Selezionare la faccia iniziale e la faccia finale del tunnel.
3. Fare clic su OK.

Se si crea un ponte vicino allo spigolo di un corpo T-spline, a volte rimangono alcune facce dispari. Provare a selezionare ed eliminare queste facce per creare un tunnel ad arco attraverso il corpo T-spline.

Ponte con facce dispari rimaste nella parte inferiore

Selezione ed eliminazione di facce rimaste

Arco risultante attraverso il corpo T-spline

Suggerimenti

• Il numero di spigoli e facce su ciascun lato deve essere uguale al numero di spigoli e facce degli altri lati o un multiplo.
• Aumentare il numero di facce per aggiungere più definizione alla curva.
• Visualizzare l'anteprima del Ponte per verificare la direzione e la forma previste.
• Il numero di spigoli su ciascun lato deve essere uguale al numero di spigoli degli altri lati o un multiplo.
