Attività 1: Creare un nuovo studio di ottimizzazione delle forme

In questa attività verrà descritto come effettuare le seguenti operazioni:

• Creare lo studio Studio 1 - Ottimizzazione delle forme

• Scegliere le unità per la simulazione.

  Nota: Le unità di simulazione sono indipendenti dalle unità specificate nell'area di lavoro Progettazione.

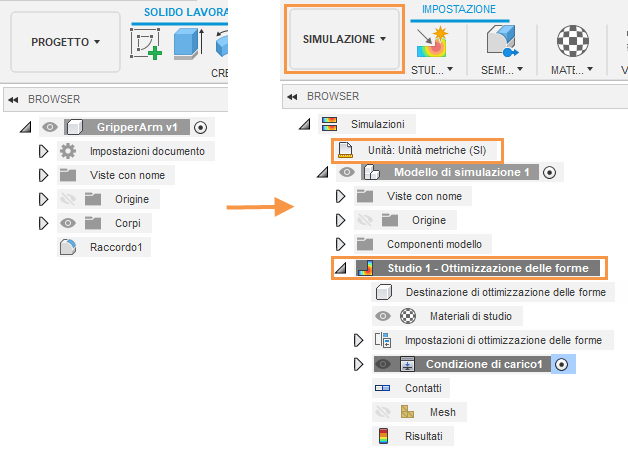

  Browser quando il modello è importato per la prima volta (sinistra). Browser dopo la creazione di un nuovo studio di ottimizzazione delle forme (destra).

Prerequisiti

• Fusion è stato avviato.
• Posizione del file di dati: Samples > Basic Training > 11-Simulation > GripperArm.

Passaggi

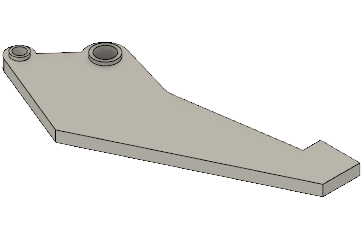

1. Aprire il modello di forma iniziale, GripperArm nella direzione Z verso l'alto, dalla cartella Basic Training nel Pannello dati.

   1. Se il Pannello dati non è attualmente visualizzato, fare clic su Mostra pannello dati nella parte superiore dello schermo.
   2. Il livello superiore (la vista iniziale) del pannello dati è suddiviso in due sottosezioni: TUTTI I PROGETTI e CAMPIONI. Scorrere verso il basso fino a CAMPIONI.
   3. Fare doppio clic sulla cartella Basic Training per aprirla.
   4. Fare doppio clic sulla cartella 11 - Simulation per aprirla.
   5. Fare doppio clic sul modello Ganascia per aprirlo nell'area grafica.
      Nota: Il modello di esempio è di sola lettura, pertanto è necessario salvarne una copia in un progetto personale.




2. Identificare un progetto personale in cui salvare i modelli di forma iniziale.

   1. Fare clic su File > Salva con nome.
   2. Immettere un nome, ad esempio GripperArm, nel campo del nome.
   3. Espandere il pulsante freccia accanto al campo Posizione.
   4. Individuare e fare clic su un progetto esistente oppure fare clic su Nuovo progetto per iniziare un nuovo progetto.

3. Identificare o creare una cartella in cui salvare i modelli di forma iniziale.

   1. Fare doppio clic su una cartella nel progetto per selezionarla oppure creare una nuova cartella.
   2. Per creare una nuova cartella, fare clic su Nuova cartella.
   3. Digitare un nome, ad esempio GripperArm per la cartella.
   4. Premere INVIO.
   5. Fare doppio clic sulla nuova cartella per renderla la posizione di salvataggio del file corrente.
   6. Fare clic su Salva.

4. Selezionare Ottimizzazione delle forme come nuovo studio di simulazione.

   1. Fare clic sul menu a discesa Cambia area di lavoro in alto a sinistra della barra degli strumenti e selezionare Simulazione.


   2. Nella finestra di dialogo Nuovi studi, selezionare Ottimizzazione della forma.
   3. Fare clic su Crea studio per chiudere la finestra di dialogo Nuovo studio e creare il nuovo studio.

5. Impostare il sistema di unità di default su Unità metriche (SI).

   1. Nel browser, posizionare il cursore su Unità, quindi fare clic su Modifica.
   2. Nella finestra di dialogo Impostazioni unità, scegliere Unità metriche (SI) dall'elenco a discesa Gruppo di unità di default.
   3. Fare clic su OK per accettare la modifica e chiudere la finestra di dialogo.

Riepilogo dell'attività 1

In questa attività verrà descritto come effettuare le seguenti operazioni:

• Creare lo studio Studio 1 - Ottimizzazione delle forme
• Scegliere le unità per la simulazione.
