Consente di visualizzare i colori che riflettono lo stato vincolato di corpi o parti nel modello.

I vincoli e i contatti definiscono i gradi di libertà applicati ad ogni parte del modello. Utilizzare la vista GDL quando si definiscono o modificano vincoli e contatti per avere una vista semplice dell'avanzamento.

Rosso -

Il colore rosso indica che il corpo non è per nulla vincolato (libero in tutti i gradi di libertà).

Giallo -

Il colore giallo indica che il corpo è parzialmente vincolato (presenta ancora alcuni gradi di libertà).

Ciano -

Il colore ciano indica un modello che potrebbe essere completamente vincolato (dipende da altre condizioni).

Verde -

Il colore verde indica un modello completamente vincolato senza alcun grado di libertà.

Visualizzare lo stato del modello in base ai gradi di libertà

1. Nell'elenco a discesa Visualizzazione, selezionare Vista GDL.
2. Per tornare alla Vista modello in cui sono visualizzati i colori dei materiali, fare clic su Vista modello dalla sezione VISUALIZZAZIONE della barra multifunzione o dal menu contestuale accessibile con il pulsante destro del mouse. In alternativa, fare clic su Chiudi nella finestra di dialogo Gradi di libertà.

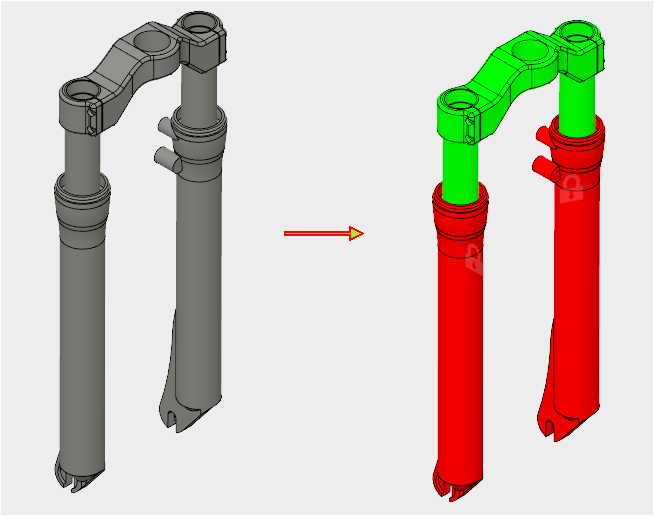

L'analisi mostrata di seguito presenta due parti rosse che indicano che la simulazione non è completamente vincolata. In alcuni casi potrebbe essere corretta, come nel caso del telaio della bicicletta mostrato qui sotto. Contatti e carichi possono completare i vincoli, a seconda della simulazione.
