Risultato della temperatura dell'aria

Il risultato Temperatura dell'aria mostra la temperatura dell'aria che circonda tutti i componenti nell'involucro del modello.

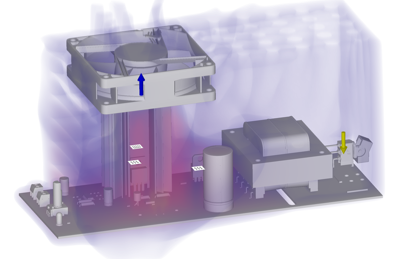

Figura 1 che mostra la distribuzione della temperatura dell'aria nell'involucro di un alimentatore con tre regolatori di tensione attivi, raffreddati da due dissipatori di calore e una ventola.

Elementi da ricercare

Quando si visualizza il risultato Temperatura dell'aria, prestare attenzione a quanto segue:

• Punti caldi, che indicano dove deve essere rimosso il calore
• Aree in cui si accumula l'aria calda, che indicano che la gestione termica deve essere ottimizzata
• La distribuzione della temperatura dell'aria lungo il percorso del flusso di fluido per evitare il flusso di aria calda sui componenti sensibili alla temperatura.

Utilizzo di questo risultato

Il risultato Temperatura dell'aria utilizza un intervallo di colori per indicare l'area della temperatura più bassa in blu fino all'area della temperatura più alta in rosso. La temperatura massima raggiunta dall'aria è indicata nella legenda.

• Cercare di ridurre la temperatura dell'aria attorno ai componenti sensibili al calore al di sotto delle relative soglie di temperatura massima

• Considerare il percorso del flusso di fluido e la posizione dei componenti di gestione termica in modo che l'aria venga allontanata dai componenti sensibili al calore

• Spostare i dispositivi di scorrimento Intervallo di interesse a sinistra della barra della legenda e i dispositivi di scorrimento Soglia a destra per restringere il campo di indagine e rendere più visibile il contrasto del colore.

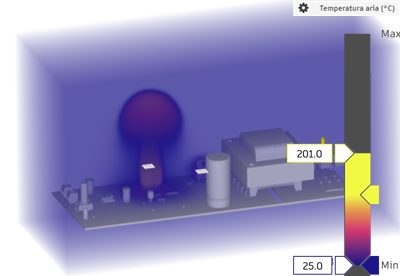

  *Immagine che mostra l'aria calda che si accumula attorno ad un regolatore di tensione da 50 W senza dissipatore di calore o ventola.

• Nascondere un componente sulla scheda, ad esempio se maschera un componente di maggiore interesse, disattivandone la visibilità nella cartella Componenti modello.

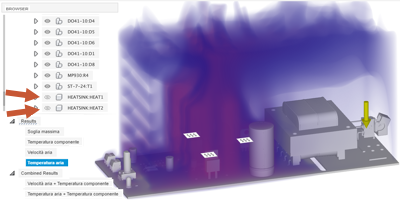

  Immagine che mostra la temperatura dell'aria attorno ai dissipatori di calore, con i dissipatori di calore effettivi nascosti in modo da rendere visibili i regolatori.

• Utilizzare Punti di indagine della superficie, Punti di indagine e Piani di taglio per ispezionare il risultato con attenzione.

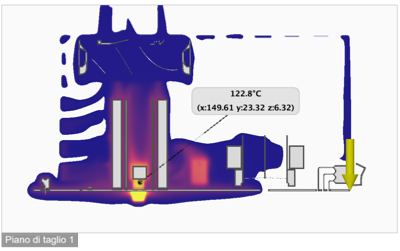

  Immagine con un piano di taglio che mostra la temperatura dell'aria in corrispondenza dei regolatori e un punto di indagine che mostra la temperatura in una determinata posizione.

Passaggi successivi

Per risolvere i potenziali problemi evidenziati dal risultato di Temperatura dell'aria, è possibile:

• Cambiare i componenti della scheda con altri tipi di interruttori, in grado di tollerare temperature più elevate
• Selezionare un componente che soddisfa i requisiti di prestazione ma richiede un carico di calore interno inferiore
• Modificare le quote o il materiale utilizzati nel dissipatore di calore
• Aggiungere una ventola, se non ne esiste una
• Modificare la posizione della ventola per spostare il percorso del flusso di fluido lontano dai componenti sensibili al calore
• Invertire la direzione di rotazione della ventola
