Risultato di velocità dell'aria

Il risultato di Velocità dell'aria mostra il movimento dell'aria che circonda tutti i componenti nell'involucro del modello.

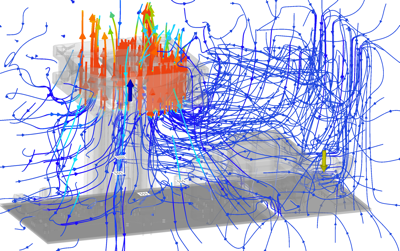

Figura 1 Visualizzazione delle linee di flusso che mostrano la velocità e la direzione del flusso d'aria.

Elementi da ricercare

Quando si visualizza il risultato di Velocità dell'aria, prestare attenzione a quanto segue:

• La direzione del flusso d'aria, per garantire che l'aria calda non venga soffiata su componenti sensibili
• Le aree di bassa velocità dell'aria, che indicano possibili accumuli d'aria
• Grandi differenziali di velocità dell'aria che possono indicare che l'aria non raggiunge tutte le aree in modo sufficiente.

Utilizzo di questo risultato

• Spostare i dispositivi di scorrimento Intervallo di interesse a sinistra della barra della legenda e i dispositivi di scorrimento Soglia a destra per restringere il campo di indagine e rendere più visibile il contrasto del colore.

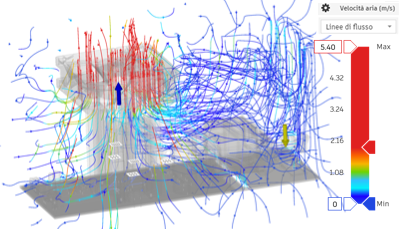

  Figura 2 che mostra una maggiore granularità di colore nella velocità dell'aria attorno alla ventola.

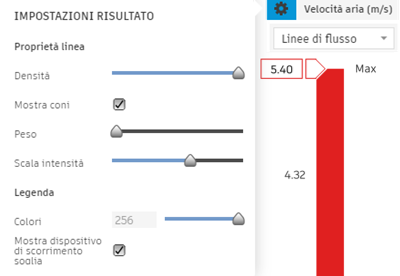

• Modificare l'aspetto delle linee di flusso con le opzioni Impostazioni risultato sopra la barra della legenda.

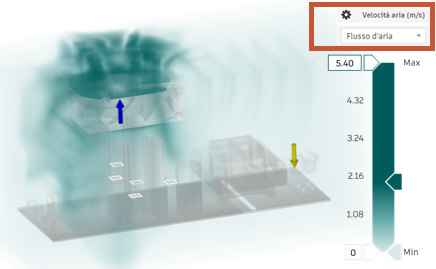

• Utilizzare l'opzione di selezione della visualizzazione dei risultati, sopra la barra della legenda, e passare alla visualizzazione Flusso d'aria per ottenere un'impressione del movimento del volume d'aria.

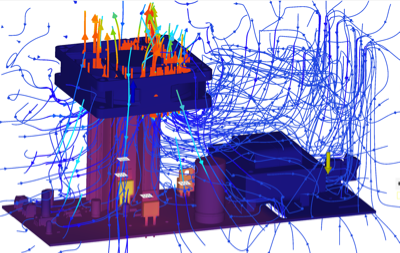

• Nel browser, passare al risultato combinato Velocità dell'aria + Temperatura componente per stabilire come possono influenzarsi a vicenda.

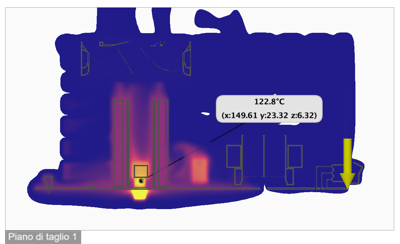

• Utilizzare Punti di indagine della superficie, Punti di indagine e Piani di taglio per ispezionare il risultato con attenzione.



Passaggi successivi

Per risolvere i potenziali problemi evidenziati dal risultato di Velocità dell'aria, è possibile:

• Cambiare i componenti della scheda con altri in grado di tollerare temperature più elevate
• Selezionare un componente che soddisfa i requisiti di prestazione ma richiede un carico di calore interno inferiore
• Modificare le quote o il materiale utilizzati nel dissipatore di calore
• Aggiungere una ventola, se non ne esiste una
• Modificare la posizione della ventola per spostare il percorso del flusso di fluido lontano dai componenti sensibili al calore
• Invertire la direzione di rotazione della ventola
