Risultato di Temperatura componente

Il risultato di Temperatura componente mostra la temperatura di tutti i componenti nel modello di simulazione, nelle condizioni attive definite nel setup dello studio.

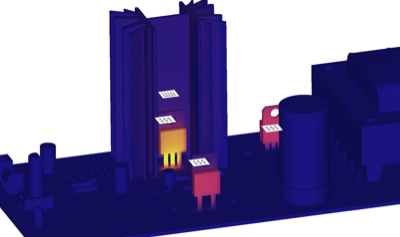

Figura 1 Risultato di Temperatura componente con colori che riflettono le temperature comprese tra 95C e 180C.

Elementi da ricercare

Quando si visualizza il risultato di Temperatura componente, prestare attenzione a quanto segue:

• Componenti che superano la soglia di temperatura massima e possono richiedere una strategia di gestione termica
• Componenti che sono vicini alla soglia massima di temperatura e possono essere sensibili alla temperatura dei componenti circostanti
• La temperatura del dissipatore di calore e se può essere più efficace utilizzando un materiale diverso
• Un componente la cui temperatura è molto al di sotto della temperatura prevista, probabilmente a causa di un problema di modellazione, ad esempio contatto.

Utilizzo di questo risultato

Il risultato di Temperatura componente utilizza un intervallo di colori per indicare l'area della temperatura più bassa in blu fino all'area della temperatura più alta in rosso. La temperatura massima raggiunta da tale componente è indicata dai colori sulla legenda. Utilizzare il risultato Temperatura componente in combinazione con il risultato Temperatura aria.

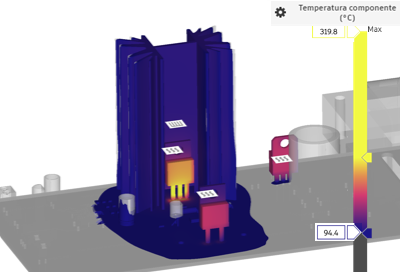

• Spostare i dispositivi di scorrimento Intervallo di interesse a sinistra della barra della legenda e i dispositivi di scorrimento Soglia a destra per restringere il campo di indagine e rendere più visibile il contrasto del colore.

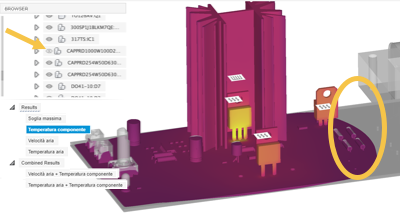

• Nascondere un componente sulla scheda, ad esempio se maschera un componente di maggiore interesse, disattivandone la visibilità nella cartella Componenti modello.

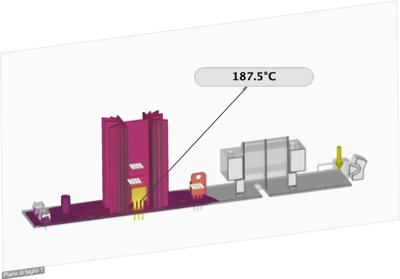

• Utilizzare Punti di indagine della superficie, Punti di indagine e Piani di taglio per ispezionare il risultato con attenzione.



• Considerare il percorso del flusso di fluido e la posizione dei componenti di gestione termica in modo che l'aria venga allontanata dai componenti sensibili al calore

• Cercare di ridurre la temperatura dell'aria attorno ai componenti sensibili al calore al di sotto delle relative soglie di temperatura massima.

Passaggi successivi

Per risolvere i potenziali problemi evidenziati dal risultato di Temperatura componente, è possibile:

• Cambiare i componenti della scheda con altri in grado di tollerare temperature più elevate
• Selezionare un componente che soddisfa i requisiti di prestazione ma richiede un carico di calore interno inferiore
• Modificare le quote o il materiale utilizzati nel dissipatore di calore
• Aggiungere una ventola, se non ne esiste una
• Modificare la posizione della ventola per spostare il percorso del flusso di fluido lontano dai componenti sensibili al calore
• Invertire la direzione di rotazione della ventola
