Il risultato Temperatura del fronte di flusso mostra come cambia la temperatura della fusione sul fronte di flusso, quando la plastica riempie la matrice.

Elementi da ricercare

Quando si visualizza il risultato Temperatura del fronte di flusso, prestare attenzione a quanto segue:

• Aree di eccessiva brillantezza: in genere queste si trovano intorno al punto di iniezione e nelle aree in cui si verifica un eccessivo riscaldamento da taglio.
• Punti freddi che indicano un'esitazione.
• Verificare se il materiale sta raffreddando in modo eccessivo.

Risultato della finestra di stampo

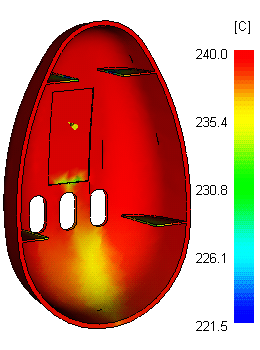

Il risultato Temperatura del fronte di flusso utilizza un intervallo di colori per indicare l'area della temperatura più bassa in blu fino all'area della temperatura più alta in rosso. I colori rappresentano la temperatura di fusione in corrispondenza di ogni punto della matrice, quando tale punto è stato riempito.

La temperatura del fronte di flusso non deve scendere più di 2-5°C durante la fase di riempimento. Variazioni di temperatura inferiori causano meno problemi di stampaggio. Variazioni maggiori spesso indicano che il tempo di iniezione è troppo basso o che ci sono aree di esitazione. Se la temperatura del fronte di flusso è troppo bassa in un'area sottile della parte, l'esitazione potrebbe produrre uno stampaggio incompleto. Nelle aree in cui la temperatura del fronte di flusso aumenta di diversi gradi, possono verificarsi degradazione del materiale e difetti della superficie.

Passaggi successivi

Per evitare intrappolamenti d'aria, è possibile utilizzare i seguenti metodi:

Se la temperatura è troppo bassa:

• Diminuire il tempo di iniezione: questo, se troppo breve, può causare la degradazione del materiale
• Aumentare la temperatura di fusione, mantenendola tuttavia entro i limiti di temperatura specificati dal produttore del materiale
• Aumentare la temperatura dello stampo: questo potrebbe aumentare il tempo di ciclo
• Modificare il modello: aumentare lo spessore nell'area tenendo conto della funzione della parte.

Se la temperatura è troppo elevata:

• Aumentare il tempo di iniezione: questo tuttavia potrebbe causare esitazione.
