Dominio fluido nel raffreddamento di componenti elettronici

Quando si passa all'area di lavoro Simulazione e si seleziona uno studio di raffreddamento dei componenti elettronici, il software crea automaticamente il dominio del fluido che rappresenta l'aria, intorno al modello e alle sue parti. L'ambiente esterno permette la convezione naturale attorno al dispositivo e il flusso libero d'aria per un corretto raffreddamento.

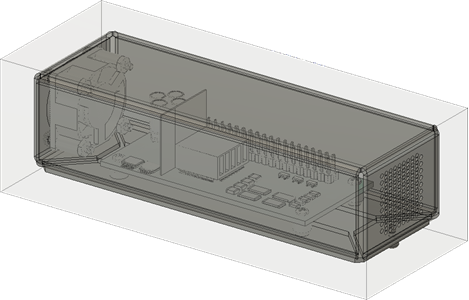

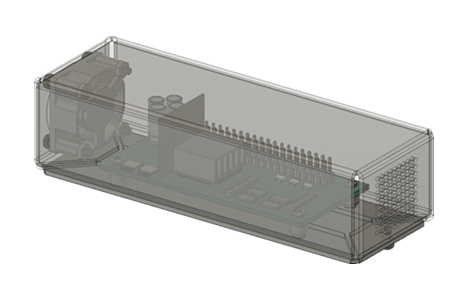

Involucro di componenti elettronici come modellato	Involucro di componenti elettronici con aggiunta del dominio del fluido

Nota: Se si ritiene che il dominio del fluido debba essere più grande, è sufficiente modellare un paio di componenti aggiuntivi, esterni al modello, per aumentarne le dimensioni.

Condizioni ambiente di default

Materiale fluido (aria) con densità variabile, proprietà dell'aria a 20°C:
- densità = 1,205 kg/m3
- calore specifico = 1005 J/(kg⋅K)
- conduttività termica = 0,02587 W/(m⋅K)
- viscosità = 1,8208e-05 kg/(m⋅s)
La gravità è attivata per default ed è necessaria per l'analisi della convezione naturale
La temperatura ambiente è di 25°C per default
Le condizioni boundary definite sulle superfici esterne del dominio del fluido consentono al fluido di entrare e uscire dal modello. Le condizioni boundary definite sulla superficie esterna sono le seguenti:
- Pressione = 0 Pa
- Temperatura = temperatura ambiente/ambiente.
Se vengono definite origini di flusso (ventole), viene eseguita l'analisi di convezione forzata
Gli effetti di convezione vengono presi in considerazione nell'analisi di convezione forzata.
