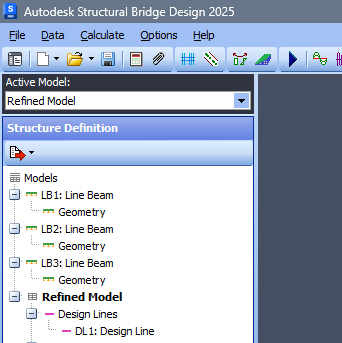

Un progetto Structural Bridge Design può ora contenere i seguenti modelli strutturali:

• un singolo modello Analisi perfezionata
• uno o più modelli Trave di collegamento

Questi modelli possono essere collegati alle stesse sezioni di progettazione o travi di progettazione.

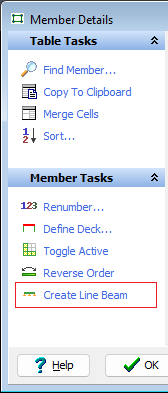

Un modo semplice per ottenere l'analisi della temperatura e del ritiro e gli effetti Costruzione al centro per una trave di progettazione consiste nel creare automaticamente modelli di trave di collegamento dal modello perfezionato. Nel modulo Dettagli membro, selezionare un elemento trave della linea di travi desiderata nella prima campata, quindi fare clic sull'elemento di azione Crea trave di collegamento. Per un'anima FE o una trave a cassone, selezionare un elemento trave che rappresenta la flangia superiore.

La trave di collegamento verrà definita utilizzando le proprietà della geometria e della struttura del modello perfezionato attivo. Vedere l'esempio
