Misurazione dell'area e del volume di un terreno

Lo strumento Statistiche terreno misura la lunghezza totale, l'area 2D, l'area 3D e il volume dell'area di terreno selezionata.

1. Eseguire lo zoom indietro in modo da visualizzare lo spazio da misurare.

2. Fare clic su (Statistiche terreno).

3. Fare clic sul punto iniziale, quindi fare clic su ogni altro punto aggiuntivo che compone il perimetro della regione che si desidera misurare. Fare doppio clic per terminare il disegno.

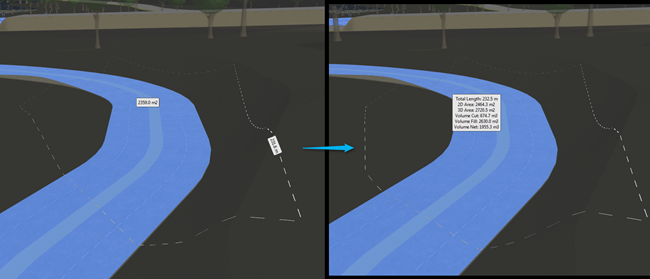

   Le informazioni di misurazione vengono visualizzate centrate sull'area.



   Le informazioni sul volume vengono visualizzate solo se è stata regolata la quota altimetrica dell'area misurata, ad esempio mediante l'aggiunta di una copertura e la regolazione dell'altezza.

4. Per cancellare la misurazione corrente, premere ESC.

   Lo strumento è ancora attivo ed è possibile misurare un'altra area.

Nota È inoltre possibile visualizzare il volume dei tunnel aggiunti ad una proposta. Nel pannello Proposte, il volume tunnel viene visualizzato con i dati relativi alle strade.
