Come ricreare un modello di InfraWorks con un sistema di coordinate diverso

Esportare i dati dal modello corrente e utilizzarli per ricreare il modello con un sistema di coordinate diverso

Se è stato creato un modello di InfraWorks ma è stato assegnato un sistema di coordinate errato durante la creazione del modello, può essere necessario ricreare il modello e assegnare un sistema di coordinate diverso. In genere, ciò si verifica se si desidera scambiare dati tra il modello di InfraWorks e altre applicazioni Autodesk, ad esempio Autodesk Civil 3D o Autodesk Revit.

1. Nel modello esistente, fare clic su Condividi Esporta in formato IMX (F8).

2. Selezionare Usa intero modello nella finestra di dialogo Esporta in formato IMX.

3. Fare clic su Esporta.

4. Tornare alla pagina iniziale di InfraWorks

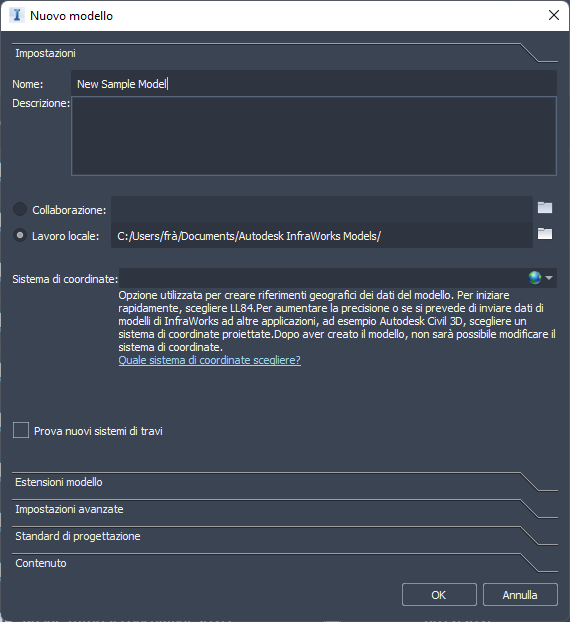

5. Fare clic su Nuovo.



6. Fare clic su Impostazioni.

7. Specificare il nome da assegnare al file del database del modelli e alla cartella dei dati. È inoltre possibile scegliere una descrizione.

8. Specificare il modo in cui il nuovo modello verrà memorizzato. È possibile scegliere Collaborazione o Lavoro locale:

   Opzioni di memorizzazione modello

   Collaborazione

   Fare clic su per scegliere una cartella di progetto di Autodesk Docs Document Management.

   • Il nuovo modello verrà caricato nel cloud e memorizzato nella cartella del progetto Autodesk Docs desiderata.
   • Autodesk Docs consente di collaborare con chiunque abbia diritti di accesso per la cartella del progetto specificata.
   • È necessario selezionare una cartella di progetto di Autodesk Docs per salvare il modello cloud prima di eseguire la procedura di creazione.

   Note Se non sono disponibili cartelle di progetto di Autodesk Docs, verificare di aver creato un account Autodesk Docs, di aver eseguito l'accesso e di avere ottenuto le autorizzazioni per un progetto di Autodesk Docs Document Management da un amministratore del progetto.

   Lavoro locale

   Fare clic su e selezionare un percorso sul sistema locale oppure accettare il percorso di archiviazione di default per i modelli locali. Per default, il database dei modelli e le cartelle dati associate verranno memorizzati sull'unità C:/. Fare clic su per specificare un'altra posizione in cui memorizzare il nuovo modello localmente.

   Note I modelli cloud e i tasselli di superficie generati vengono memorizzati nella cache in posizioni diverse per i modelli locali e cloud. È possibile aggiornare le posizioni della cache di default utilizzando Opzioni applicazione.

   Importante La memorizzazione dei modelli locali in una cartella sincronizzata con Desktop Connector non è supportata.

9. Fare clic su per specificare un sistema di coordinate dal modello, utilizzando la barra di ricerca, l'elenco esteso di categorie e codici, oppure selezionare un sistema di coordinate recente dall'elenco a discesa. Questa operazione non può essere annullata dopo la creazione del modello.



   Suggerimento Se si intende scambiare dati tra questo modello di InfraWorks e altre applicazioni Autodesk, ad esempio Autodesk Civil 3D o Autodesk Revit, scegliere un sistema di coordinate proiettate (ad esempio, un piano di stato o un sistema di coordinate UTM) per questo modello di InfraWorks.

10. Se lo si desidera, fare clic su Estensioni modello.

• Definisci estensione modello: consente di specificare un'area più piccola quando si utilizzano estensioni di dati di un modello di grandi dimensioni.
• X minimo: angolo inferiore sinistro delle estensioni del modello.
• Y minimo: angolo inferiore destro delle estensioni del modello.
• X massimo: angolo superiore sinistro delle estensioni del modello.
• Y massimo: angolo superiore destro delle estensioni del modello.
• Carica estensioni da file: file che specifica le coordinate di estensione.

11. Se lo si desidera, fare clic su Impostazioni avanzate per definire un file modello schema o modificare le coordinate visualizzate del modello.

Importante Come pratica ottimale, non specificare impostazioni avanzate a meno che non si stia pensando ad una personalizzazione specifica.

• File modello schema: file del modello di schema da utilizzare per il modello.
• I modelli di schema consentono di impostare classi, categorie e attributi personalizzati durante la creazione di un modello
• Visualizza coordinate: le coordinate visualizzate, note anche come Sistema coordinate utente (UCS), determinano le coordinate visualizzate nella barra di stato. Ciò non incide sulla modalità di memorizzazione e visualizzazione dei dati del modello

12. Fare clic su Standard di progettazione.

Selezionare lo standard stradale da applicare alle strade di progettazione e specificare il senso di marcia.

13. Facoltativamente, fare clic su Contenuto per caricare le librerie dei contenuti personalizzate.
14. Fare clic su OK.
15. Appena viene aperto il nuovo modello, è possibile importare i dati.
16. Per ricreare il modello di InfraWorks precedente, importare il file IMX esportato nel passaggio 3.
