Come aggiungere un ponte alla libreria
Aggiungere sezioni tipo del ponte alla Tavolozza stili come modelli che è possibile riutilizzare per altri ponti nei modelli.
Eseguire l'eventuale personalizzazione desiderata per le progettazioni di ponti, quindi utilizzare il comando Aggiungi alla libreria per aggiungere le progettazioni di ponti specifiche alla Tavolozza stili.
Nota È possibile rinominare, eliminare, esportare o duplicare modelli di ponte nella scheda dei modelli di ponte della Tavolozza stili.
Creare o modificare un ponte in InfraWorks.
Mentre il ponte è selezionato, fare clic con il pulsante destro del mouse.

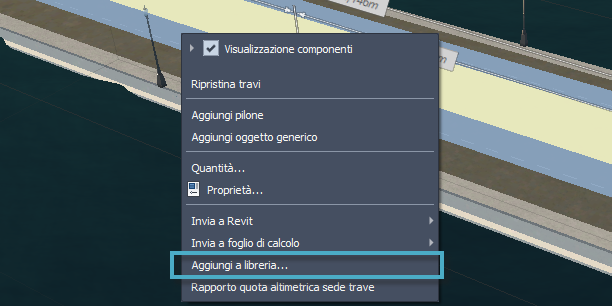

Fare clic su Aggiungi alla libreria dal menu di scelta rapida.
Immettere un nome per la nuova sezione tipo del ponte personalizzata.
Fare clic su OK.
La sezione tipo del ponte personalizzata viene salvata nella Tavolozza stili nel catalogo dei modelli personalizzati, all'interno della scheda dei modelli di ponte.
Per utilizzare le sezioni tipo personalizzate, creare lo schizzo o selezionare un ponte.
Nota Mentre la lunghezza del ponte e il numero di piloni possono variare, i dettagli del componente, come il tipo di trave, il tipo di pilone e il tipo di spalla vengono mantenuti quando si aggiunge un ponte alla Tavolozza stili utilizzando il comando Aggiungi alla libreria.
Nella pila, fare clic sul testo arancione Seleziona sezione tipo nella sezione Tipo e selezionare il modello personalizzato dal catalogo Seleziona modello visualizzato.
Nota Se il ponte selezionato sta già utilizzando uno stile di sezione tipo differente, fare clic sul testo arancione per tale nome di sezione tipo nella sezione Tipo della pila, quindi scegliere una sezione tipo differente dal catalogo Seleziona modello.
In InfraWorks sono forniti vari modelli di ponte di default che è possibile utilizzare in qualsiasi momento. Selezionare un modello di ponte mediante la Tavolozza stili per modificarlo o modificare il campo di un tipo di ponte nella pila per utilizzare uno di questi modelli.
