Modifica di altezza, posizione e rotazione della sagoma dello spazio libero

Gli utenti possono visualizzare e modificare l'altezza, la posizione e la rotazione della sagoma dello spazio libero, nonché aggiornare il profilo verticale di un ponte.

1. Selezionare il ponte per visualizzarne gli attributi nella pila

2. Espandere il pannello Spazio libero e attivare Mostra sagoma.

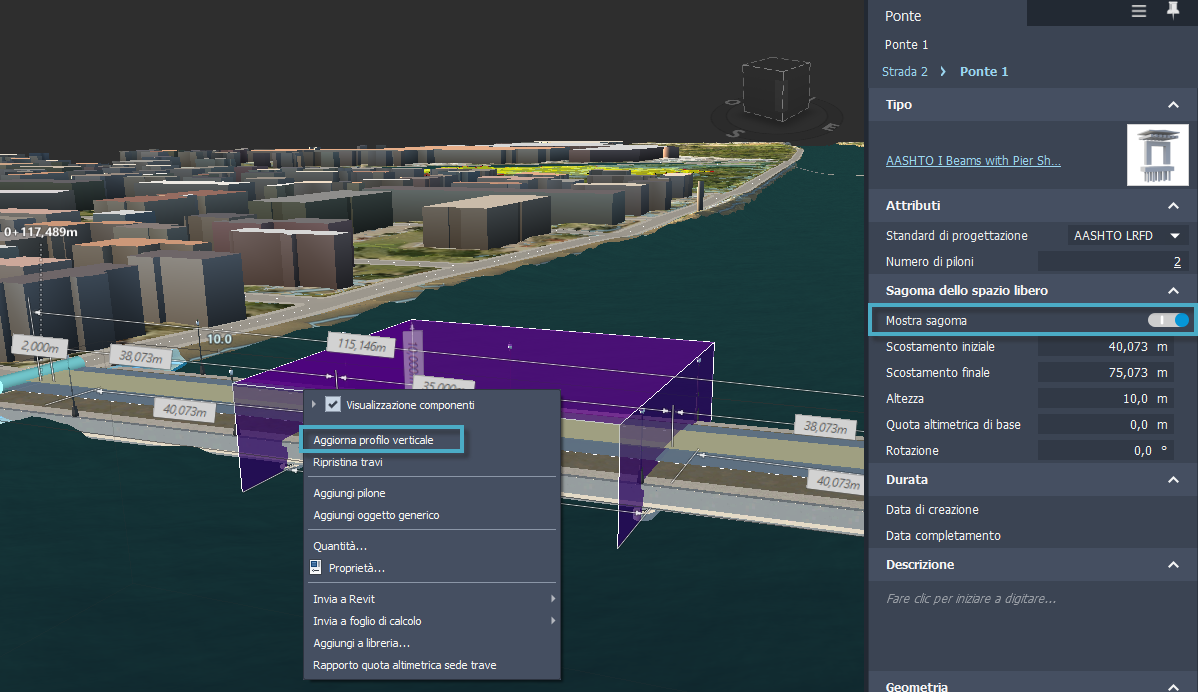

   Nota La sagoma dello spazio libero viene mostrata nel modello sotto forma di riquadro viola.

3. Fare clic sul campo Altezza per immettere un nuovo valore.

   Nota L'altezza della sagoma dello spazio libero viene calcolata in base alla quota altimetrica della strada e non del terreno.

4. Per modificare la posizione e la rotazione della sagoma dello spazio libero, fare clic su un valore accanto a Scostamento iniziale e/o Scostamento finale, Quota altimetrica di base o Rotazione. Immettere i valori desiderati, quindi premere INVIO.

5. Fare clic con il pulsante destro del mouse sul ponte e scegliere Aggiorna profilo verticale per applicare i nuovi attributi dello spazio libero.



   Il ponte verrà rigenerato con le modifiche apportate agli attributi della sagoma dello spazio libero.
