Parametri spalla universali

I seguenti valori di parametro sono applicabili a tutte le parti della spalla. I gruppi di quote determinano il posizionamento della spalla.

Posizionamento longitudinale

I seguenti parametri universali consentono di posizionare una spalla lungo un tracciato stradale.

Descrizione parametro Parametro contenuto Valore parametrico Impostazione/Lettura InfraWorks Inventor Revit
Origine per il retro del muro ballast OriginToBBW Distanza dal retro del muro ballast all'origine parte. Se il valore è positivo, si trova davanti al retro del muro ballast, se è negativo, invece, si trova dietro. Sì/No No
Altezza muro ballast BallastWallHeight Distanza tra la parte inferiore e la parte superiore di un muro ballast. Sì/Sì No No
Spessore muro ballast BallastWallThickness Distanza tra la parte posteriore e la parte anteriore di un muro ballast. Sì/No No
* Asse dei cuscinetti per il retro del muro ballast CLBearingToBBW Distanza tra il retro del muro ballast e la linea di orientamento. Sì/No No
* Larghezza sede SeatWidth Distanza tra il retro del muro ballast e la parte anteriore della sede. Sì/No No
Nota: Il singolo asterisco "*" indica un parametro di geometria obbligatorio, contrassegnato come parametro "chiave" in Autodesk Inventor.

Longitudinal placement dimensions

one Origine spalla four BallastWallThickness
two Linea di orientamento five CLBearingToBBW
three SeatWidth six OriginToBBW

Pendenza longitudinale

Entrambe le pendenze longitudinali sono attualmente impostate da InfraWorks in base alla pendenza del tracciato sulla spalla. Questi valori non sono configurabili.

Descrizione parametro Parametro contenuto Valore parametrico Impostazione/Lettura InfraWorks Inventor Revit
Pendenza longitudinale LongitudinalSlope Angolo di una quota altimetrica superiore di un muro ballast. Questo valore è positivo quando aumenta nella direzione in avanti della spalla. No/Sì No No
Pendenza longitudinale sede SeatLongiSlope Angolo di una quota altimetrica superiore di una sede. Questo valore è positivo quando si riduce nella direzione in avanti della sede. No/Sì No

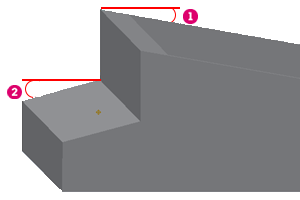

Longitudinal slope dimensions

one LongitudinalSlope two SeatLongSlope

Nel diagramma, la direzione in avanti è da destra a sinistra. SeatLongiSlope è positivo quando la quota altimetrica superiore della sede diminuisce nella direzione in avanti.

Posizionamento verticale

I parametri di posizionamento verticale allineano la spalla in senso verticale e consentono un affinamento manuale attraverso gli scostamenti.

Descrizione parametro Parametro contenuto Valore parametrico Impostazione/Lettura InfraWorks Inventor Revit
Corrispondenza per superficie con cuscinetti MatchBySurfaceToBearings Metodo per l'allineamento verticale della spalla sotto l'impalcato del ponte, le travi e i cuscinetti. True o False (vedere qui sotto per ulteriori informazioni). Sì/No No
Scostamento verticale dalla parte superiore del muro ballast BallastWallTopVerticalOffset Regola il muro ballast in alto (positivo) o in basso (negativo) di questa distanza. Sì/No No
Scostamento verticale dalla parte superiore della sede SeatTopVerticalOffset Regola la sede in alto (positivo) o in basso (negativo) di questa distanza. Sì/Sì No

Quando MatchBySurfaceToBearings è impostato su True, la spalla viene allineata alle mesh del muro ballast che toccano la parte inferiore dell'impalcato del ponte e alle mesh delle sedi che toccano la parte inferiore dei cuscinetti. Questo è il metodo più preciso.

Quando MatchBySurfaceToBearings è impostato su False, vengono determinati due piani: uno a sinistra e uno a destra dell'origine. I piani del muro ballast si allineano per toccare la parte inferiore dell'impalcato del ponte. I piani delle sedi si allineano per toccare le parti inferiori del cuscinetto. Questo metodo è più veloce ma meno preciso.

Nota: Per le spalle basate su pendenza, l'origine deve trovarsi in corrispondenza della quota altimetrica della parte anteriore superiore del muro ballast, dove interseca il tracciato. Per le spalle basate su scostamento, l'origine deve trovarsi in corrispondenza della quota altimetrica della parte superiore della sede, in corrispondenza dell'intersezione tra la parte anteriore del muro ballast e il tracciato, più SeatOffset.

Larghezze laterali

In InfraWorks, i parametri LeftWidth e RightWidth vengono calcolati in base alle larghezze sinistra e destra dell'impalcato del ponte in corrispondenza della spalla e delle sporgenze.

Descrizione parametro Parametro contenuto Valore parametrico Impostazione/Lettura InfraWorks Inventor Revit
* Larghezza sinistra LeftWidth Distanza tra l'origine della spalla e il suo bordo sinistro. No/Sì No No
* Larghezza destra RightWidth Distanza tra l'origine della spalla e il suo bordo destro. No/Sì No No
Nota: Il singolo asterisco "*" indica un parametro di geometria obbligatorio, contrassegnato come parametro "chiave" in Autodesk Inventor.

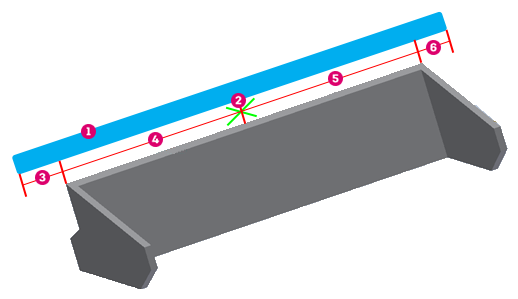

Lateral width dimensions

one Impalcato del ponte four LeftWidth
two Origine five RightWidth
three Sporgenza sinistra six Sporgenza destra

Le sporgenze possono eseguire lo scostamento laterale dei bordi della spalla dai bordi dell'impalcato del ponte. I valori di sporgenza positivi spostano i bordi della spalla verso l'esterno e i valori negativi verso l'interno.

Le larghezze degli impalcati del ponte e le sporgenze sono misurate perpendicolarmente al tracciato. La larghezza destra e sinistra della spalla sono misurate lungo la linea di rotazione della spalla. Quindi, le spalle iniziali sono calcolate come:

Per le spalle finali, il lato sinistro e destro dell'impalcato del ponte sono opposti al lato sinistro e destro della spalla:

Queste equazioni sono corrette quando si utilizzano tracciati diritti, ma sono meno precise per i tracciati curvi.

Rotazione

Descrizione parametro Parametro contenuto Valore parametrico Impostazione/Lettura InfraWorks Inventor Revit
* Rotazione Skew Angolo di rotazione in senso antiorario della spalla attorno all'asse Z del sistema di coordinate della strada. Sì/No No No
Nota: Il singolo asterisco "*" indica un parametro di geometria obbligatorio, contrassegnato come parametro "chiave" in Autodesk Inventor.

La rotazione viene trasmessa alle parti. Le parti spalla della fabbrica di InfraWorks utilizzano la rotazione per mantenere i muri d'ala paralleli al tracciato, tagliando la parte in base all'angolo di rotazione.
